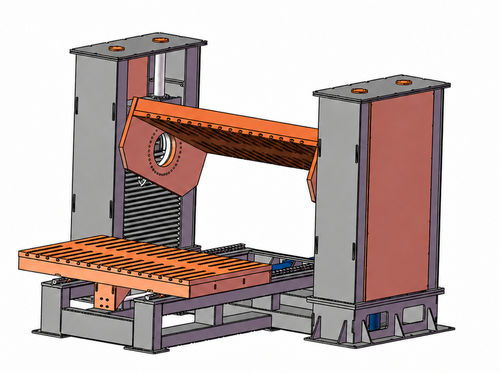

Banc d'ouverture de moules VDS series

Présentation
La série SANTSAI VDS de séparateurs verticaux de matrices et moules est conçue pour la séparation, l'inspection et la maintenance sécurisées et efficaces des moules d'injection, moules de fonderie sous pression et matrices d'emboutissage. Disponible en capacités de 3, 6, 10 et 15 t, la machine intègre une structure en acier robuste, des platines usinées de grande dimension, un système hydraulique contrôlé de levage/abaissement vertical et des dimensions de platine et courses d'ouverture configurables pour les moules surdimensionnés.

Avantages clés

• Séparation verticale des moitiés supérieure et inférieure de la matrice ou du moule
• Capacités maximales de 3 à 15 t (modèles standards présentés)
• Châssis en acier robuste garantissant une opération stable
• Grandes platines usinées pour accueillir des moules surdimensionnés
• Levage et descente hydrauliques contrôlés pour une manipulation sûre
• Accès facilité pour l'inspection et la maintenance des moules
• Moindre dépendance aux ponts roulants
• Ouverture et fermeture des moules en conditions plus sûres
• Adapté aux moules d'injection, moules de fonderie sous pression et matrices d'emboutissage
• Dimensions de platine et course d'ouverture personnalisables sur demande
• Systèmes d'accrochage de moule et dispositifs de sécurité en option
• Commande simple via un pupitre industriel

Fonctionnement

• La matrice ou le moule fermé est posé sur la platine inférieure.
• Le moule est positionné et verrouillé en sécurité.
• La moitié supérieure du moule est fixée à la platine supérieure.
• Le système hydraulique soulève verticalement la moitié supérieure du moule.
• Le moule s'ouvre jusqu'à la hauteur d'inspection prédéfinie.
• Les opérateurs effectuent inspection, nettoyage, réparation ou remplacement de composants.
• La platine supérieure est abaissée de manière contrôlée.
• Les moitiés du moule sont réalignées et refermées en sécurité.

Applications

• Moules d'injection
• Moules de fonderie sous pression
• Moules automobiles (intérieur et extérieur)
• Matrices d'emboutissage
• Matrices progressives
• Matrices de transfert
• Moules de compression
• Moules pour grandes pièces plastiques
• Moules pour appareils ménagers
• Ateliers d'assemblage et de maintenance de moules
• Ateliers d'outillage et de fabrication de moules

Caractéristiques techniques
Modèle | Unité | VDS-03T-1510 | VDS-06T-2013 | VDS-10T-2615 | VDS-15T-3217
Taille de platine | mm | 1 500 × 1 000 | 2 000 × 1 300 | 2 600 × 1 500 | 3 200 × 1 700
Poids max matrice/moule | t | 3 | 6 | 10 | 15
Ouverture minimale | mm | 200 | 300 | 400 | 500
Ouverture maximale | mm | 800 | 1 100 | 1 300 | 1 500
Charge maximale sur platine supérieure | t | 1,5 | 3 | 5 | 7
Poids machine | t | 7 | 10 | 12 | 15

Remarque : Les spécifications peuvent être modifiées pour amélioration technique sans préavis. Dimensions de platines, capacités de charge et hauteurs d'ouverture personnalisées disponibles sur demande.
