Machine d'essai de traction PFMC

automatiséeintelligentepour films et produits fins

Résumé
La machine PFMC effectue des essais destructifs automatiques de traction et une inspection de la coupe sur les bandes de sécurité. Elle réduit le temps requis pour les tests de rupture et peut fournir un retour automatique au processus de découpe pour maintenir une qualité de coupe constante, indépendamment des variations opérateur. L’unité peut fonctionner de manière autonome ou être intégrée en ligne sur une chaîne de production.

Objectifs

• Mesurer la force de rupture des pontets et des rabats de la bande de sécurité
• Inspecter la bande de sécurité et la qualité de coupe avant le test destructif

Mesure de la force de rupture

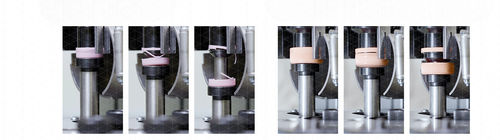

La PFMC réalise des contrôles destructifs par essai de traction sur des échantillons de bouchons prélevés sur le convoyeur de sortie de la machine à couper. L’essai enregistre la force de rupture des pontets et des rabats qui maintiennent les bouchons tethered. La machine consigne les valeurs mesurées, fournit des statistiques par échantillon et par broche, et produit des graphiques force vs temps pour l’analyse des tendances. Les données peuvent être exportées via Ethernet ou USB pour analyses complémentaires.

Inspection de la coupe (CVS-CUT)
La PFMC peut être fournie avec le système d’inspection CVS-CUT intégré. CVS-CUT inspecte la bande de sécurité avant le test destructif à l’aide d’une caméra linéaire haute résolution (résolution < 0,01 mm) afin d’acquérir le profil du bouchon et la géométrie de coupe pour une inspection de haute précision.

Avantages pour le client

• Compatible avec les bouchons à bande de sécurité traditionnels et les bouchons tethered
• Changement de format rapide pour mesurer des bouchons de différents diamètres
• Les contrôles de traction permettent la détection indirecte de l’usure du couteau de coupe, de paramètres de coupe inadaptés ou d’un matériau de bouchon inapproprié
• Fournit un retour (par ex. température du couteau) pour le contrôle du procédé
• Statistiques corrélées aux valeurs mesurées pour chaque broche de la machine de coupe
• Inspection de haute précision : qualité de la bande (taches noires, manques), qualité de la coupe (rectitude, épaisseur) et qualité des pontets (taille, cohérence, nombre)

Modes de fonctionnement
La PFMC peut fonctionner en unité autonome ou être intégrée en ligne dans la production. L’analyse des courbes force vs temps permet d’évaluer l’allongement des pontets et d’effectuer des essais comparatifs entre matériaux.

Caractéristiques / spécifications techniques

• Modèle : PFMC
• Type d’essai : essais destructifs de traction sur échantillons sélectionnés
• Paramètres mesurés : force de rupture des pontets ; force de rupture des rabats/ergots
• Prélèvement : échantillons pris sur le convoyeur de sortie de la machine à couper
• Gestion des données : enregistrement des valeurs, statistiques par échantillon et par broche, graphiques force vs temps ; export via Ethernet et USB
• Inspection optique optionnelle : CVS-CUT avec caméra linéaire haute résolution (résolution < 0,01 mm)
• Compatibilité : bouchons traditionnels à bande de sécurité et bouchons tethered
• Changement de format rapide pour différents diamètres
• Permet la détection indirecte de l’usure du couteau et de matériaux inadaptés
• Fournit un retour pour ajuster la température du couteau et compenser la décroissance des outils
• Mode d’intégration : autonome ou en ligne sur chaînes de production
