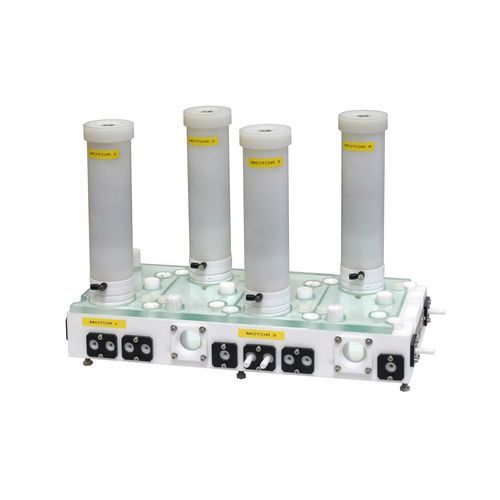

Mélangeur-Décanteur de laboratoire ou pilote – Gamme MD
Les mélangeurs-décanteurs MD sont des équipements de laboratoire ou pilote. Ils sont utilisés pour les extractions liquide/liquide, permettant de transférer un ou plusieurs solutés d’une solution initiale vers un solvant non miscible. Les phases sortantes sont appelées :
• Extrait : phase enrichie en soluté
• Raffinat : phase appauvrie en soluté
La séparation des phases se fait par décantation statique (MD) ou par centrifugation (extracteurs LX ou BXP).
Principe de fonctionnement

1. Zone mélange :
o Les deux liquides sont aspirés à partir des décanteurs adjacents et mis en contact par une turbine de mélange entraînée par moteur électrique.
o Le mélange intime favorise le transfert des solutés.

2. Zone décantation :
o Séparation statique entre les deux phases grâce à grilles de coalescence.
o Les phases séparées s’évacuent par débordement au-dessus des déversoirs.
o Déversoir phase lourde ajustable pour positionner l’interface lourd/léger selon la densité des phases.

3. Montage en batterie :
o Plusieurs étages peuvent être combinés pour extraction à plusieurs étapes, avec recyclage possible pour optimiser le contact ou la séparation.
o Sur versions UX, entrées et sorties intermédiaires permettent de diviser la batterie en sections pour extraction, lavage ou réextraction.
Construction et motorisation
• Matériaux disponibles : PE, PP, PVC, PVDF, PTFE (tailles 1 et 2), AISI 316L, Alloy C22
• Motorisation : turbine de pompage entraînée par moteur électrique IP55 ou EExde
• Variateur statique de fréquence pour régler la vitesse d’agitation
• Hublot pour visualiser la séparation
• Couvercle en verre ou plexiglas pour limiter l’évaporation
• 6 tailles disponibles (1 à 6), chacune avec variantes dimensionnelles de décanteurs
