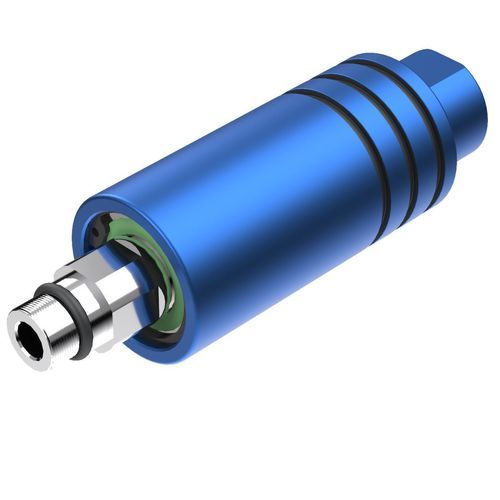

Raccord tournant pour fluide réfrigérant 130 series

de précisionpour table rotativepour machine-outil

Présentation
Raccord rotatif conçu pour le passage de liquide de refroidissement huileux contenant du bore dans les machines CNC et les centres d'usinage vertical. Assure un transfert de fluide pleine section et une vue 3D du produit est disponible pour inspection détaillée.

Caractéristiques principales

• Raccord rotatif pour liquide de refroidissement huileux au bore, adapté aux machines CNC et centres d'usinage verticaux
• Transfert de fluide pleine capacité pour maintenir un débit de refroidissement continu
• Éléments d'étanchéité en carbure de silicium (SiC) pour résistance à l'usure et compatibilité chimique
• Corps en aluminium avec traitement anticorrosion adapté aux ateliers
• Conçu pour un montage et un entretien simples

Données techniques

• Type de fluide : Liquide de refroidissement (à base d'huile contenant du bore)
• Vitesse maximale : 8000 tr/min
• Pression maximale : 40 Bar
• Température maximale : 70 °C
• Tailles de rotor : Métrique 16x1,5 LH et 16x1,5 RH
• Type de connexion : Métrique

Applications et spécifications

• Destiné à la circulation de liquide de refroidissement huileux contenant du bore dans les machines CNC et centres d'usinage verticaux
• Convient au transfert continu de fluide dans des opérations d'usinage à grande vitesse
• Choix des matériaux (joints SiC, corps aluminium) pour compatibilité avec la chimie du fluide et les conditions d'atelier
• Limites d'utilisation : jusqu'à 8000 tr/min, 40 Bar, 70 °C — vérifier la compatibilité du système avant intégration
• Interfaces mécaniques métriques pour une installation et un remplacement simplifiés
