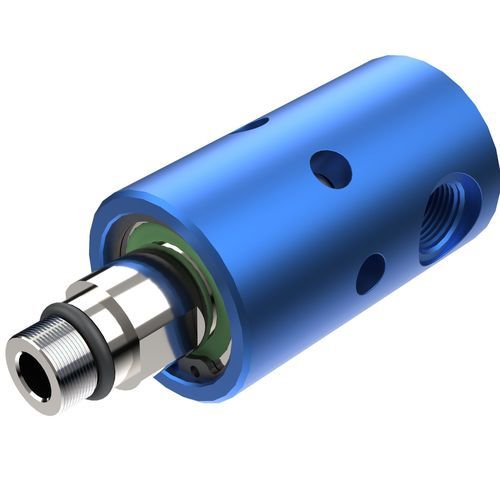

Raccord tournant pour fluide réfrigérant 105 Series
de précisionpour machine-outilen aluminium

Raccord tournant pour fluide réfrigérant - 105 Series - ROTOTECH MAKİNA SAN. VE DIŞ TİC. LTD. ŞTİ. - de précision / pour machine-outil / en aluminium
Raccord tournant pour fluide réfrigérant - 105 Series - ROTOTECH MAKİNA SAN. VE DIŞ TİC. LTD. ŞTİ. - de précision / pour machine-outil / en aluminium
Raccord tournant pour fluide réfrigérant - 105 Series - ROTOTECH MAKİNA SAN. VE DIŞ TİC. LTD. ŞTİ. - de précision / pour machine-outil / en aluminium - image - 2
Raccord tournant pour fluide réfrigérant - 105 Series - ROTOTECH MAKİNA SAN. VE DIŞ TİC. LTD. ŞTİ. - de précision / pour machine-outil / en aluminium - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ROTOTECH MAKİNA SAN. VE DIŞ TİC. LTD. ŞTİ.

Caractéristiques

Media
pour fluide réfrigérant
Applications
pour machine-outil, de précision
Matériau
en aluminium, en acier inoxydable
Autres caractéristiques
à visser, à roulements, auto-étanche, à haute vitesse, à montage sur arbre, à simple niveau de débit, léger
Vitesse de rotation

Max: 12 000 rpm
(75 398,22 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Pression

Max: 105 bar
(1 523 psi)

Min: 0 bar
(0 psi)

Description

Présentation
Joint rotatif 105 Series destiné au transfert de liquide de refroidissement sur machines CNC et centres d'usinage verticaux. Conçu pour gérer l'eau huileuse contenant du bore et assurer l'alimentation continue vers les broches tournantes tout en maintenant l'étanchéité.

Principales caractéristiques
  • Conçu pour machines CNC et centres d'usinage verticaux
  • Joint rotatif pour passage d'eau huileuse contenant du bore
  • Montage facile ; adapté aux hautes vitesses de rotation (jusqu'à 8000 tr/min)
  • Trous de drainage et multiples options de filetage (Métrique, BSP, NPT, UNF, etc.)
  • Éléments d'étanchéité en carbure de silicium pour une performance d'étanchéité améliorée
  • Modèle 3D disponible pour inspection et intégration


Documentation
Page du catalogue 105 (PDF) disponible.

Caractéristiques techniques
  • Type de fluide : liquide de refroidissement (eau huileuse contenant du bore)
  • Vitesse max. : 8000 tr/min
  • Pression max. : 40 bar
  • Température max. : 70 °C
  • Taille du rotor : Metric 16x1,5 LH et Metric 16x1,5 RH
  • Type de raccordement : Métrique
