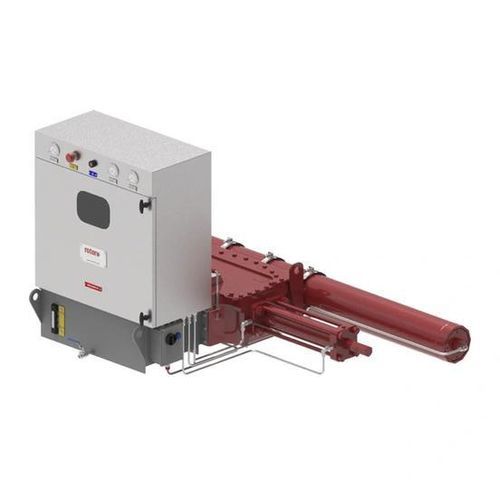

Actionneur de vanne hydraulique M-EH

électromécaniqueélectrohydrauliquemécanique

Présentation
Les solutions électro-hydrauliques modulaires M-EH assurent l'automatisation de vannes en fonctionnement marche/arrêt avec des modules mécaniques et de contrôle configurables, compatibles avec des infrastructures basse puissance.

Basique (marche/arrêt)

• Conçu pour des applications marche/arrêt simples sans test de course partielle (PST) ni diagnostics avancés ; système autonome à relais avec faible consommation et gestion du signal d'entrée par l'utilisateur.
• Commande à distance via signal câblé (logique électromécanique)
• Indication locale par manomètres et indicateurs de position : position de la vanne, pression de l'actionneur et de l'accumulateur, niveau d'huile, température
• Débit minimum 30 l/min (réglable), extensible selon demande client
• Accumulateur optionnel pour sauvegarde de pression
• Adapté aux infrastructures basse puissance (y compris solaire) pour l'exploitation et la veille

Avancé (marche/arrêt)

• Automate intelligent PLC/EHPC210 : programmable pour logique et interverrouillages personnalisés
• Contrôle local, réglage non intrusif et diagnostic facilité via l'Interface Homme‑Machine (HMI)
• Support optionnel de protocoles réseau : Modbus RTU, Modbus TCP/IP, PROFIBUS, PROFINET
• Indication locale via HMI : position, pression de l'actionneur et de l'accumulateur, niveau d'huile, température
• Architecture mécanique modulaire et flexibilité fonctionnelle du contrôleur : du basique marche/arrêt aux configurations de vote multiple (1oo1, 1oo2, 2oo2) pour ESD certifié SIL
• Test de course partielle (PST), test de course complète, test électrovanne, surveillance de l'accumulateur et détection de rupture de ligne pour diagnostics détaillés via protocoles rapides
• Niveau d'intégrité de sécurité jusqu'à SIL 3
• Armoire verrouillable optionnelle pour empêcher les opérations non autorisées

Caractéristiques / spécifications techniques

• Série : M-EH modular electro-hydraulic
• Débit minimum : 30 l/min (réglable)
• Accumulateur optionnel pour sauvegarde de pression
• Contrôleur : PLC/EHPC210 (programmable)
• Protocoles réseau supportés (option) : Modbus RTU, Modbus TCP/IP, PROFIBUS, PROFINET
• Indication locale via HMI ou manomètres : position, pression de l'actionneur et de l'accumulateur, niveau d'huile, température
• Architecture mécanique modulaire ; supporte configurations de vote multiple (1oo1, 1oo2, 2oo2) pour ESD certifié SIL
• Tests supportés : test de course partielle (PST), test de course complète, test d'électrovanne, surveillance d'accumulateur, détection de rupture de ligne
• Niveau d'intégrité de sécurité : jusqu'à SIL 3
• Adapté aux infrastructures basse puissance (y compris solaire) pour exploitation et veille
• Armoire verrouillable optionnelle pour empêcher les opérations non autorisées
