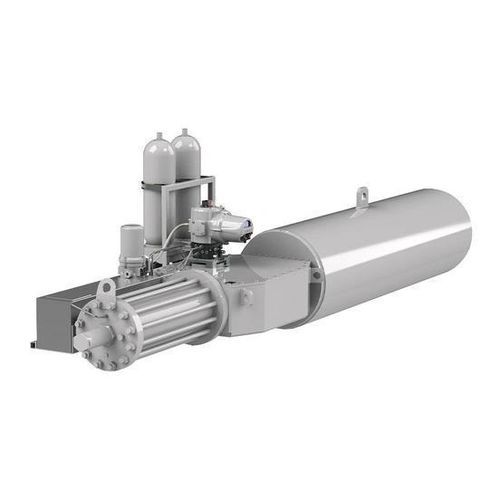

Actionneur de vanne électrohydraulique SI4

à fraction de tourmonophasétriphasé

Présentation
Les actionneurs part-turn SI4 offrent une flexibilité de configuration pour des applications jusqu'à 200 000 Nm (147 500 lbf.ft). La gamme Skilmatic SI est composée d'actionneurs électro-hydrauliques autonomes combinant la simplicité de la commande électrique, la précision du contrôle hydraulique et la sûreté de fonctionnement du rappel mécanique par ressort.

Caractéristiques

• Couple jusqu'à 200 000 Nm (147 500 lbf.ft)
• Alimentation électrique : monophasé, triphasé ou 24 VDC
• Sécurité en position : fermeture, ouverture ou verrouillage en dernière position
• Configuration à rappel par ressort
• Vitesses de fonctionnement réglables avec fonction de pas et vannes de contrôle de débit internes en option
• Accumulateurs en option pour plusieurs courses de secours en cas de perte d'alimentation et pour augmenter la vitesse hydraulique sur actionneurs à rappel par ressort
• Test partiel configurable (PST)
• Entrées ESD/PSD simples ou doubles avec options de solénoïdes
• Option de commande de position 4-20 mA en entrée et sortie, résolution <0,25%
• Options réseau : Pakscan™, Profibus®, Modbus®, HART® et Foundation Fieldbus®
• Enregistreur d'événements : jusqu'à 3 000 enregistrements
• Sorties d'état et d'alarme configurables
• Étanchéité : module de contrôle IP66/68 ; ensemble complet IP66/67
• Antidéflagrant Exdb IIB & IIC T4 – ATEX, IEC et CSA
• Certifié IEC 61508-2:2010 pour SIS avec capacité systématique SC-3
• Certification TÜV Sécurité Fonctionnelle SIL selon IEC 61508-2:2010
• Adapté aux systèmes SIL 2 et SIL 3

Spécifications techniques

• Couple maximal : jusqu'à 200 000 Nm (147 500 lbf.ft)
• Options d'alimentation : monophasé, triphasé ou 24 VDC
• Modes de sécurité : rappel par ressort pour fermeture, ouverture ou verrouillage en dernière position
• Contrôle : précision hydraulique avec commande électrique ; option de positionnement 4-20 mA (<0,25% de résolution)
• Vitesse : vitesses réglables avec fonction de pas et contrôle de débit interne en option
• Sauvegarde : accumulateurs optionnels pour multiples courses de secours en cas de coupure
• Test partiel (PST) : configurable
• Entrées de sécurité : ESD/PSD simple ou double avec options de solénoïde
• Réseaux : Pakscan™, Profibus®, Modbus®, HART®, Foundation Fieldbus®
• Enregistrement de données : stockage jusqu'à 3 000 événements
• Protection environnementale : module de contrôle IP66/68 ; ensemble complet IP66/67
• Homologations zones dangereuses : Exdb IIB & IIC T4 (ATEX/IEC/CSA) et autres certificats régionaux
• Sécurité fonctionnelle : certifié IEC 61508-2:2010 (capacité systématique SC-3) ; certification TÜV SIL ; adapté aux applications SIL 2 et SIL 3
