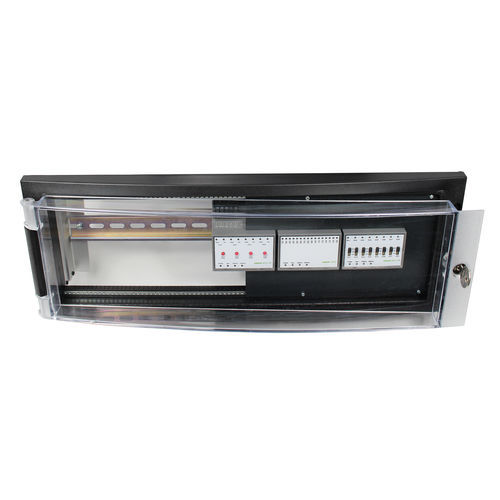

Coffret électrique de commande IBGTflex4084S

apparentsur rail DINen plastique

Informations produit
Le cadre de montage IBGTflex4084S est conçu pour installer des appareils sur rail DIN dans la porte d'une armoire de commande, offrant une face avant avec plaques de recouvrement empêchant la vue à l'intérieur de l'armoire.

Étanchéité et protection
Le cadre recouvre les bords de découpe et assure la classe de protection IP54 grâce à un joint en polyuréthane périphérique. Il peut être verrouillé avec la serrure 3524E.

Matériaux, sécurité et conditions environnementales
Matériau : plastique ABS (PA6-GF10) et Makrolon
Couleur : proche du RAL 7039
Conforme CE
Comportement au feu : équivalent UL94 V2, auto-extinguible
Conditions ambiantes : température de service 0...50 °C ; transport/stockage -20...+70 °C ; humidité relative 5...95% sans condensation

Dimensions et installation
Dimensions totales (L x H x P) : 483 x 178 x 154 mm
Découpe recommandée : 450 x 150 mm
Profondeur d'installation (cadre) : 127 mm ; profondeur totale (structure complète) : 154 mm
Capacité pour appareils sur rail DIN largeur : jusqu'à 426 mm
Profondeur d'installation des appareils sur rail DIN : min 45 mm, max 125 mm
Le cadre se fixe à la porte de l'armoire avec 4 vis M6 (incluses).

Accessoires (disponibles)

• Rail DIN, 430 mm
• Plaque aveugle 3HE, 4TE
• Clé de rechange pour serrure 3524E
• Pièces latérales avec accessoires de montage
• Rivets et vis pour fixation du rail DIN au cadre

Livré / montage
Cadre de montage avec 4 vis M6 pour fixation à la porte de l'armoire (vis incluses).

Remarques
Les plaques de recouvrement avant ferment la vue dans l'armoire et peuvent être fabriquées sur mesure. Le cadre recouvre les bords de découpe et garantit la protection IP54 via le joint polyuréthane périphérique.

Caractéristiques techniques

• Modèle : IBGTflex4084S
• Référence / SKU : 00003012
• Marque : romutec Steuer- und Regelsysteme GmbH
• Poids : 0,8 kg
• Classe de protection : IP54 (joint polyuréthane périphérique)
• Verrouillable : compatible avec serrure 3524E
• Brevet : DE Patent-Nr. 10 2004 049 708.7
• Matériau : plastique ABS (PA6-GF10) et Makrolon
• Couleur : proche du RAL 7039
• Comportement au feu : équivalent UL94 V2, auto-extinguible
• Température de service : 0...50 °C
• Température transport / stockage : -20...+70 °C
• Humidité relative : 5...95% sans condensation
• Dimensions totales (L x H x P) : 483 x 178 x 154 mm
• Profondeur d'installation (cadre) : 127 mm
• Capacité largeur pour appareils sur rail DIN : jusqu'à 426 mm
• Profondeur d'installation appareils : min 45 mm, max 125 mm
• Montage : fixé à la porte de l'armoire avec 4 x vis M6 (incluses)
• Accessoires livrés / optionnels : rail DIN 430 mm, plaque aveugle 3HE 4TE, clé de rechange pour 3524E, pièces latérales, rivets et vis pour rail DIN
