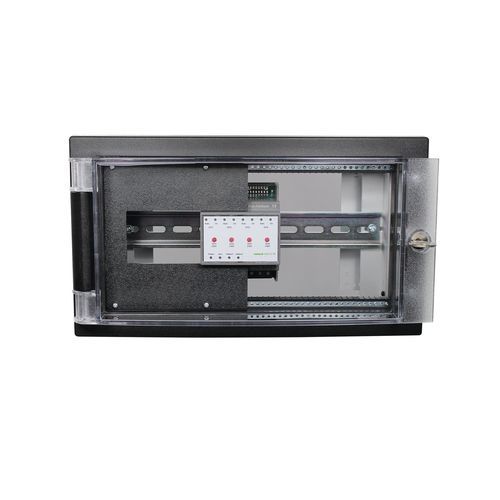

Coffret électrique de commande IBGTflex4050S

sur rail DINen ABSen polycarbonate

Présentation
Le cadre de montage IBGTflex4050S permet l'installation d'appareils sur rail DIN dans la porte d'une armoire de commande tout en assurant une fermeture frontale par des capots. Le cadre offre un indice de protection IP54 grâce à un joint polyuréthane périphérique et peut être verrouillé avec la serrure 3524E.

Principales caractéristiques

• Modèle : IBGTflex4050S
• Capacité pour modules sur rail DIN jusqu'à 245 mm de largeur
• Profondeur d'installation des appareils sur rail DIN : min. 45 mm, max. 125 mm
• Fixation incluse : 4 x vis M6
• Le cadre couvre les bords de coupe ; face avant fermée par plaques d'obturation amovibles (réalisation sur mesure possible)
• Verrouillable avec serrure 3524E (clé de rechange disponible)

Données techniques

• Matériau : plastique ABS (PA6-GF10) et Makrolon
• Couleur : similaire à RAL 7039
• Indice de protection : IP54 (joint polyuréthane périphérique)
• Conforme CE
• Comportement au feu : similaire à UL94 V2, auto-extinguible
• Dimensions (structure complète) : largeur 312 mm × hauteur 178 mm × profondeur 154 mm ; profondeur d'installation 127 mm
• Capacité pour appareils sur rail DIN : jusqu'à 245 mm de largeur
• Poids (env.) : 0,8 kg
• Brevet : Patent-Nr. 10 2004 049 708.7

Conditions ambiantes

• Température de fonctionnement : 0...50°C
• Température transport/stockage : -20...+70°C
• Humidité relative : 5...95% sans condensation

Installation et accessoires
Le cadre se fixe sur la porte de l'armoire avec 4 vis M6 (incluses). La profondeur et la capacité conviennent aux modules sur rail DIN ; des accessoires sont disponibles pour faciliter l'installation.

• Rail DIN, 250 mm
• Plaque aveugle 3HE, 4TE
• Clé de rechange pour serrure 3524E
• Éléments latéraux avec accessoires de fixation
• Rivets et vis pour fixation du rail DIN au cadre de montage
