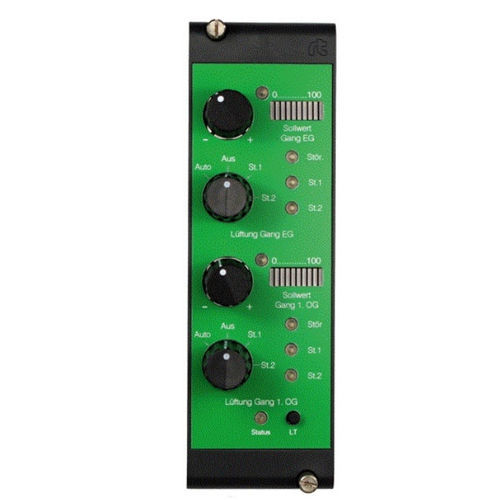

IHM encastrable RBT50

à LEDModbuspour interface opérateur

Informations produit
Le module opérateur RBT50 est une interface analogique/numérique 19" pour montage en panneau, destinée au contrôle manuel et à la régulation par override de deux consignes analogiques et de deux sorties numériques via Modbus. Il permet le réglage local grâce à deux encodeurs rotatifs avec boutons-poussoirs intégrés, chacun associé à une barre LED 10 segments et à une LED de statut, ainsi que deux interrupteurs pour les sorties numériques. Les valeurs réglées localement sont transmises à la DDC ou aux équipements de terrain connectés via Modbus et peuvent être utilisées pour piloter des points de données analogiques et numériques dans le système d'automatisation.

Fonctions / caractéristiques

• 2 consignes analogiques réglables via des encodeurs rotatifs avec boutons intégrés
• 2 sorties numériques pilotables via interrupteurs locaux
• Par encodeur : barre LED 10 segments et LED de statut pour visualisation
• Extinction progressive du dernier segment pour afficher des valeurs intermédiaires
• Réglage global de la luminosité des barres via un registre de configuration
• Test lampes via commande Modbus ou bouton local de test lampes
• Communication et interrogation des valeurs via Modbus
• Interrogation basée sur registres pour interrupteurs, boutons et changements de valeurs analogiques (la lecture remet les bits à zéro)

Caractéristiques techniques

• Fabricant : romutec Steuer- und Regelsysteme GmbH
• Modèle : RBT50
• Référence produit (SKU) : 00003004
• Poids : 0,09 kg
• Interface : Modbus (connexion bus)
• E/S : 2 consignes analogiques (encodeurs), 2 sorties numériques (interrupteurs)
• Affichage : barres LED 10 segments avec gradation du dernier segment ; LEDs de statut
• Commandes : 2 encodeurs rotatifs avec boutons intégrés, 2 interrupteurs, bouton de test lampes
• Fonctions : configuration de luminosité, test lampes, interrogation d'état par registres
• Comportement des registres : les bits sont remis à zéro après lecture
• Remarque : se référer à la documentation de configuration pour l'adressage, le nombre maximal de modules par maître Modbus, le montage et le câblage bus
