Module de contrôle RS485 RBT20

Informations produit

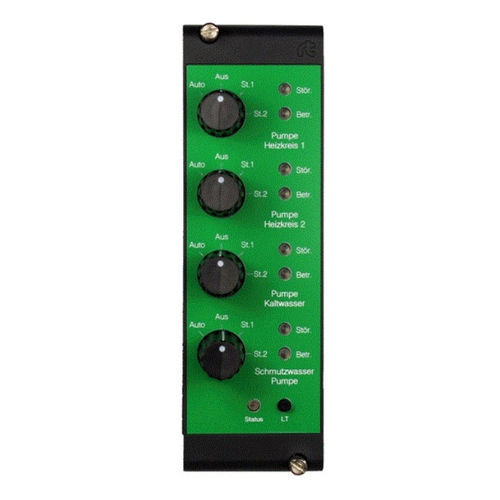

Le module de commande romutec RBT20 dispose de quatre interrupteurs (Auto - Arrêt - Manuel 1 - Manuel 2) permettant de piloter ou de forcer manuellement quatre sorties numériques situées sur un DDC ou d'autres appareils terrain connectés. Les sorties numériques sont commandées par des ordres bus via une connexion Modbus et peuvent être utilisées pour piloter des actionneurs 1 ou 2 positions, des vannes ou équipements similaires. Les huit voyants LED du module signalent des messages de fonctionnement et de défaut (par exemple gel, filtre, courroie) ainsi que des états tels que la position d'une vanne ou d'un registre. Les couleurs des LED sont rouge, vert et orange. Un test des voyants peut être lancé via une commande bus ou localement par le bouton de test du module. Un registre dédié indique si et quel interrupteur a été actionné depuis la dernière lecture; la lecture de ce registre remet tous les bits à zéro. Des changements de position multiples entre deux lectures sont néanmoins signalés comme une modification. Pour la configuration du système (adressage, nombre maximal de modules sur un maître Modbus, montage, connexion au bus), se référer au chapitre Configuration.

Caractéristiques / Spécifications

• Modèle : RBT20
• Fonction : Module de commande avec 4 interrupteurs (Auto / Arrêt / Manuel 1 / Manuel 2) pour piloter ou forcer 4 sorties numériques
• Interface : Modbus (ordres bus pour piloter les sorties numériques et les LED)
• Sorties numériques : 4 DO, adapté par ex. aux actionneurs 1 ou 2 positions
• Indication LED : 8 messages (fonctionnement, défauts tels que gel, filtre, courroie ; états tels que positions de registre). Couleurs LED : Rouge, Vert, Orange
• Test voyants : via commande bus ou bouton de test local
• Lecture des interrupteurs : registre indiquant si/quel interrupteur a été déplacé depuis la dernière lecture ; la lecture remet les bits à zéro
• Intégration système : Adressage, nombre maximal de modules par maître Modbus, montage et connexion au bus selon le chapitre Configuration
• Fabricant : romutec Steuer- und Regelsysteme GmbH
• Référence (SKU) : 00003001
• Poids : 0,081 kg
• Date de mise en ligne : 2026-04-28

Intégration et installation
Configurer les adresses Modbus et le câblage conformément au chapitre Configuration. Respecter les limites sur le nombre de modules par maître Modbus et suivre les instructions de montage pour garantir une communication bus fiable.

Domaines d'application

• Commande manuelle ou à distance d'actionneurs 1 ou 2 positions
• Pilotage de ventilateurs, vannes et registres
• Indication d'état et signalisation de défauts via LED
