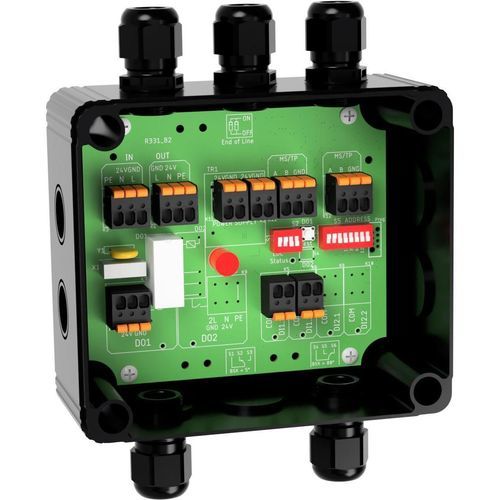

Module E/S numérique FBB-2DI1DO-R.24.AMP

RS-485BACnetavec sortie relais

Informations produit
Le FBB-2DI1DO-R.24.AMP est un module E/S compact offrant 2 entrées numériques et 1 sortie relais pour des tâches de commutation décentralisées. Il est conçu pour la commande de clapets coupe-feu motorisés et la remontée de la position des clapets (fin de course OUVERT/FERMÉ), ainsi que pour des applications Remote I/O et la collecte de données générales.

Mesure des temps de course et diagnostic
Le module prend en charge la mesure des temps de course pour les clapets coupe-feu motorisés. À chaque manœuvre sont mesurés les temps d'ouverture et de fermeture ainsi que la « totzeit » (temps jusqu'à la détection du départ de la position initiale). Les temps mesurés sont comparés à des valeurs maximales configurables saisies lors de la mise en service pour faciliter le diagnostic et la maintenance.

Options et variantes

• Alimentation : disponible en 24 V (AC/DC) ou 230 V. Dans les variantes R.230 la tension d'alimentation est utilisée comme alimentation de sortie pour les contacts relais (L est commuté vers la sortie numérique via le contact du relais).
• Option "AMP" : variantes équipées de connecteurs pluggables de type AMP permettant une connexion rapide aux clapets coupe-feu avec câbles préfabriqués fournis par les fabricants.

Caractéristiques techniques

• Modèle : FBB-2DI1DO-R.24.AMP
• Fonction : 2 entrées numériques (DI), 1 sortie relais (DO)
• Sortie relais (variantes R.230) : 230 V, 16 A
• Convient pour : tâches de commutation décentralisées, commande de clapets coupe-feu motorisés et remontée d'information de position, Remote I/O général
• Mesure des temps de course : mesure ouverture/fermeture et temps mort, comparaison avec valeurs maximales définies en mise en service
• Variantes : FBB-4DI2DO.R.xxx et FBB-2DI1DO.R.xxx disponibles en différentes configurations
• Options d'alimentation : 24 V AC/DC (±10%) ou 230 V AC (±10%) selon modèle
• Bus : RS485 galvaniquement séparé ; Protocole : BACnet MS/TP
• Débits pris en charge : 9 600 ; 19 200 ; 38 400 ; 57 600 ; 76 800 ; 115 200 bauds (autobauding supporté)
• Mémoire : uPC interne ; EEPROM de configuration avec jusqu'à 100 000 cycles d'écriture
• Environnement : Température de fonctionnement 0...50°C ; Stockage/transport -10...70°C ; Humidité relative 10...90% sans condensation
• Indice de protection : IP54 pour variantes .AMP ; IP66/IP67 disponibles selon passage de câble
• Dimensions boîtier : 160 x 140 x 81 mm
• Poids : 0,427 kg
• Référence produit / SKU : 00003222
