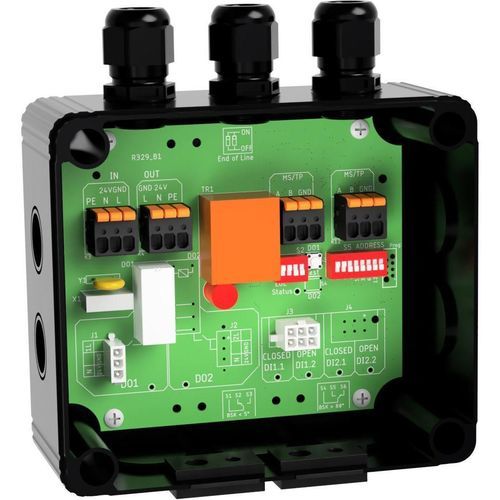

Module E/S numérique FBB-2DI1DO-R.230.AMP

bus de terrainavec sortie relaisà 2 entrées numériques

Présentation produit
Le module E/S FBB-2DI1DO-R.230.AMP dispose de deux entrées numériques et d'une sortie relais. Il est conçu pour des tâches de commutation décentralisées et pour la commande de clapets coupe-feu motorisés (BSK) avec retour d'état (fin de course OUVERT/FERMÉ), ou comme point d'entrée pour des E/S distantes.

Fonctions et fonctionnement
Le module assure la mesure des temps de course pour les BSK motorisés. À chaque manœuvre sont enregistrés les temps d'ouverture et de fermeture ainsi que la temporisation morte (durée avant la remontée du changement d'état). Les valeurs mesurées sont comparées à des seuils maximaux définis lors de la mise en service via les propriétés du module.

Variantes et options

• Alimentation : 24 V ou 230 V. Sur les modèles R.230, la ligne d'alimentation (L) est commutée via le contact du relais vers la sortie numérique, de sorte que la sortie délivre la tension d'alimentation lorsqu'elle est active.
• Option AMP : Les variantes AMP sont équipées de connecteurs enfichables spécifiques permettant le raccordement de câbles préfabriqués destinés aux actionneurs BSK.

Domaines d'application
Tâches de commutation décentralisées, commande et retour d'état des clapets coupe-feu motorisés (BSK), intégration en tant que Remote I/O ou collecteur de données dans des systèmes de GTB/ICPE et sécurité incendie.

Caractéristiques techniques

• Entrées numériques : 2
• Sorties numériques : 1 sortie relais (les modèles R.230 commutent la tension d'alimentation via le contact relais)
• Classement relais : 230 V / 16 A
• Adapté pour : actionneurs BSK (clapets coupe-feu motorisés) et points de données décentralisés
• Fonctions de mesure : mesure des temps de course (ouverture/fermeture) et détection de temporisation morte à chaque manœuvre
• Options d'alimentation : 24 V ou 230 V (R.230 utilise L comme signal de sortie relais)
• Option : AMP = connecteurs dédiés pour câbles préfabriqués et enfichables
• Poids : 0,45 kg
• Fabricant / Marque : romutec Steuer- und Regelsysteme GmbH
• Référence produit / SKU : 00003223
