Matrice de commutation RF R&S®OSP

statiqueélectromécaniquenumérique

Présentation

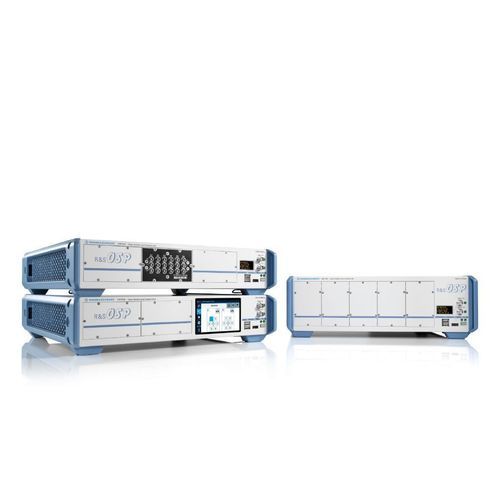

La plateforme modulaire R&S®OSP est conçue pour la commutation RF et le contrôle. Disponible en modèles compacts 2 RU (R&S®OSP220, R&S®OSP230) et en modèle 3 RU (R&S®OSP320), elle couvre des configurations allant du poste de laboratoire aux systèmes de test intégrés en rack. La plateforme accepte des modules relais RF, SSR, E/S numériques et modules auxiliaires, et peut être mise en réseau pour un fonctionnement distribué ou distant.

Points clés

• Plateforme modulaire pour commutations RF reproductibles et séquences de test automatisées
• Unités 19" compactes en 2 RU et 3 RU
• Modules relais électromécaniques jusqu'à 67 GHz et modules SSR jusqu'à 43,5 GHz
• Extensible via Ethernet et boîte satellite (R&S®OSP‑B200S2) pour architectures distribuées
• Commande locale et distante via interface web intégrée; écran tactile manuel sur OSP230 et option sur OSP320

Modèles et exploitation

• R&S®OSP220 : unité de base compacte 2 RU
• R&S®OSP230 : unité de base compacte 2 RU avec écran tactile de commande manuelle
• R&S®OSP320 : unité de base 3 RU plus grande avec module moniteur/tactile optionnel
• Tous les modèles intègrent un CPU performant sous LINUX® et offrent une GUI web consultable localement ou à distance; prise en charge clavier/souris externes et moniteur HDMI

Modules et options
La plateforme accepte divers types de modules pour constituer des solutions de commutation adaptées aux applications. Modules et options principaux :

• Modules relais RF électromécaniques universels (N-relays) de DC à 12,4 GHz
• Modules relais électromécaniques jusqu'à 18 GHz, 26,5 GHz, 40 GHz, 50 GHz et 67 GHz
• Modules SSR (jusqu'à 43,5 GHz), E/S numériques et modules multiplexeurs
• Modules auxiliaires (atténuateurs RF, modules système spéciaux)
• Kits de modules pour personnalisation
• Boîte satellite R&S®OSP‑B200S2 pour exploitation distante et réduction des longueurs de câbles RF

Fonctions de commande, gestion des chemins et trigger

• GUI web pour commutation, définition de chemins et opération manuelle; l'interface s'adapte automatiquement à la résolution du moniteur
• Contrôle de chemins : combiner états relais pour définir des chemins; copier la syntaxe de chemin dans des commandes SCPI pour programmation efficace
• Fonction trigger pour des commutations rapides et précises; triggers matériels et quatre types : single, toggle, sequenced, addressed
• Avec modules SSR, des triggers externes peuvent accélérer la commutation jusqu'à 1000× par rapport au LAN; trigger manuel pour le débogage
• Configuration du trigger via SCPI et écran tactile; la GUI affiche l'intervalle minimal et la fréquence maximale de trigger selon la configuration

Applications
Le R&S®OSP s'adresse aux environnements de production, laboratoires de test et développement nécessitant des commutations RF automatisées et fiables. Utilisations typiques : systèmes EMC, routage RF pour générateurs/amplificateurs, multiplexage des signaux avant/arrière et vérification d'interlocks.

Caractéristiques techniques (sélection)

• Interfaces (panneau avant) : USB pour clavier/souris/clé USB — 2 × USB 2.0 type A; HDMI™ pour moniteur externe — 1; Touchscreen : OSP230 : 1 ; OSP320 : option (R&S®OSP-B300M); Entrées/sorties trigger externes : BNC (2); Affichage d'état (adresse TCP/IP) sur OSP220 et OSP320
• Interfaces (panneau arrière) : USB 3.0 type A (1); LAN : Ethernet RJ-45 10/100 Mbit/s (1); Slot mémoire protégé : micro-SD (1)
• Interface trigger additionnelle : D-Sub 9 mâle 4 bits sur OSP320 (1)
• Conditions environnementales : Température de fonctionnement 0 °C à +50 °C; Stockage –25 °C à +70 °C; Damp heat +40 °C, 90 % HR (EN 60068-2-30); Altitude 0 à 4600 m
• Résistance mécanique : Vibration sinusoidale 5–55 Hz (0,3 mm), 55–150 Hz (0,5 g) EN 60068-2-6; Random 10–300 Hz 1,2 g RMS EN 60068-2-64; Choc 40 g EN 60068-2-27 / MIL-STD-810E
• Alimentation : 100–240 V AC (±10 %), 50–60 Hz (±10 %); Courant d'entrée max. 1,5 A à 3,6 A (max. 310 VA); Puissance sans modules < 25 W
• Dimensions (L × H × P) : OSP220 / OSP230 : 444,7 mm × 107,6 mm × 471,9 mm (2 RU); OSP320 : 444,7 mm × 152,05 mm × 471,9 mm (3 RU); profondeur 425 mm (sans modules)
• Poids (sans modules) : OSP220 ≈ 6,85 kg; OSP230 ≈ 6,95 kg; OSP320 ≈ 7,95 kg
• Système d'exploitation : LINUX®
• Certificats : UE (CE, RoHS), Chine, Canada, USA, Corée
