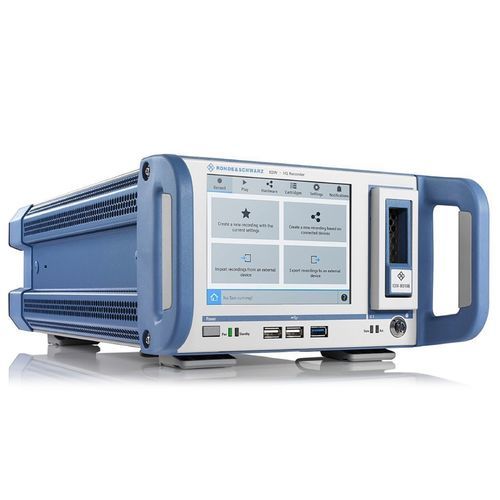

Enregistreur numérique R&S®IQW

universelpour PCpour laboratoire

Aperçu
Le R&S®IQW est un enregistreur de données I/Q large bande conçu pour l'enregistrement, le stockage et la lecture en temps réel de flux I/Q. Il permet d'enregistrer des scénarios RF en conditions réelles pour des essais reproductibles en laboratoire, réduisant le recours aux tests sur site.

Faits clés

• Export partiel des données I/Q enregistrées
• Lecture continue des données I/Q enregistrées
• Post-traitement possible avec R&S®VSE Vector Signal Explorer

Fonctionnalités & avantages

• Enregistrement large bande — Bande passante d'enregistrement et de lecture jusqu'à 1000 MHz (selon configuration)
• Traitement haute précision — Taille des mots I/Q de 12 ou 16 bits selon la bande passante ; fréquence d'échantillonnage jusqu'à 1200 Msample/s (complexe)
• Stockage haute capacité — Packs SSD serveur disponibles : 3,2 Tbyte, 6,4 Tbyte et 15 Tbyte (R&S®IQW-BD115). Avec 15 Tbyte, env. 65 minutes d'enregistrement à 1000 MHz (plus long à bande réduite)
• Connectivité souple — Interface I/Q numérique HS (full duplex, QSFP+, 40 Gbit/s), USB 3.0/2.0, LAN (Ethernet 10/100/1000 Mbit/s), port antenne GPS, prises BNC
• Opération guidée — Assistant d'enregistrement/relecture et interface tactile pour une mise en service rapide

Modèles disponibles

• R&S®IQW100 — jusqu'à 100 MHz (extension possible à 200 MHz)
• R&S®IQW — jusqu'à 512 MHz
• R&S®IQW1000 — jusqu'à 1000 MHz

Options & accessoires

• Packs mémoire : 3,2 Tbyte (R&S®IQW-BC103), 6,4 Tbyte (R&S®IQW-BD106), 15 Tbyte (R&S®IQW-BD115)
• Carte d'interface R&S®IQW-B40G (2×10 Gbit/s et 40 Gbit/s)
• Options import/export et GPS : R&S®IQW-K110, R&S®IQW-K112, R&S®IQW-K200
• Accessoires : câble R&S®DIGIQ-HS (3 m), adaptateur 19" R&S®IQW-Z19

Connectivité & équipements compatibles

• Sources I/Q pour l'enregistrement : R&S®FSW, R&S®FSWT
• Périphériques de lecture : R&S®SMW200A, R&S®SMM100A, R&S®SMBV100B, R&S®SGT100A
• Contrôle à distance via LAN ; transfert I/Q haut débit via QSFP+

Spécifications techniques

• Bande RF (avec R&S®FSW et/ou R&S®SMW200A) : jusqu'à 1000 MHz
• Taille des mots I/Q : 12 ou 16 bits (selon bande passante)
• Fréquence d'échantillonnage (R&S®IQW) : 1200 Msample/s (facteur de suréchantillonnage 1,25/Hz), complexe
• Interface HS Digital I/Q : full duplex, QSFP+, 40 Gbit/s
• Affichage : écran tactile TFT 5,7", 640 × 480 pixels, rétroéclairage LED
• USB : 4 × USB 2.0, 3 × USB 3.0
• LAN (commande distante) : Ethernet 10/100/1000 Mbit/s
• Alimentation : AC 100 V à 240 V (±10 %), ≤ 150 VA
• Dimensions (L × H × P) : 249 mm × 150 mm × 451 mm
• Montage en rack : ½ 19", 3 U
• Poids : 6,3 kg
• Températures : fonctionnement 0 °C à +40 °C ; stockage −20 °C à +70 °C
