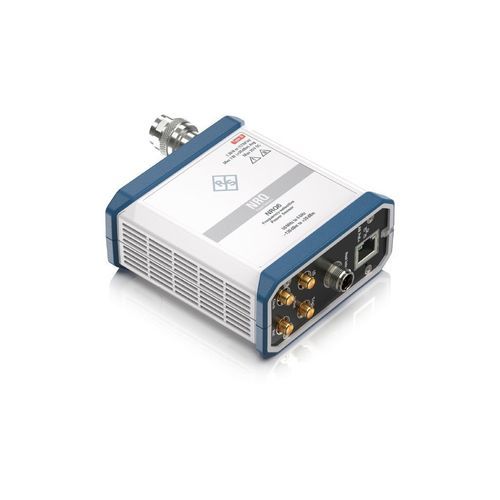

Capteur de puissance micro-ondes R&S®NRQ6

crête

Présentation
Le R&S®NRQ6 est un capteur de puissance sélectif en fréquence reposant sur une architecture réceptrice, réalisant des mesures de puissance bande‑limitées de 50 MHz à 6 GHz avec un intervalle de niveau de -130 dBm à +20 dBm. Il offre large dynamique, grande vitesse de mesure et modes avancés (trace, ACLR, mesures de pulses ultra‑rapides) et peut être étendu par options pour l'acquisition I/Q, l'asservissement de puissance et les mesures phasées cohérentes multivoies.

Faits clés

• Plage de fréquences : 50 MHz à 6 GHz
• Plage de mesure de puissance : -130 dBm à +20 dBm
• Largeur de bande de mesure typique : jusqu'à 100 MHz (options zero‑IF jusqu'à 400 MHz)
• Interface optionnelle I/Q pour capture vectorielle
• Mesures phasées cohérentes multivoies en option

Description du produit
Basé sur la technologie réceptrice, le R&S®NRQ6 réalise des mesures précises et rapides au‑delà des limites des capteurs diodes classiques. Il prend en charge la mesure de puissance moyenne continue, les affichages trace, les mesures ACLR et la capture de pulses déclenchés ultra‑rapides. Les options permettent la sortie I/Q pour démodulation externe, l'intégration en frontend RF dans des chaînes de mesure et l'automatisation via asservissement de puissance.

Fonctionnalités et avantages

• Architecture réceptrice pour mesures rapides et de très faible niveau
• Mesure de puissance moyenne continue jusqu'à -130 dBm
• Mesures trace et ACLR pour analyse spectrale
• Capture I/Q (option) pour analyse vectorielle des signaux
• Mesures phasées cohérentes (option) pour comparaison de phase multivoies
• Mesures de pulses ultra‑rapides adaptées aux tests de composants RF

Facilité d'utilisation

• Interface Web intuitive et interfaces matérielles
• Fonctions autoset et suivi automatique de fréquence
• Affichage spectre/trace pour vérification rapide des signaux
• Connectivité réseau pour commande à distance et transfert de données

Acquisition I/Q
Avec l'option R&S®NRQ6-K1, le capteur peut fonctionner comme frontend RF autonome pour capturer des données I/Q vectorielles. Les flux I/Q capturés sont exportables via SCPI pour démodulation et analyse externe (par ex. R&S®VSE) ou pour enregistrement et post‑traitement.

Asservissement de puissance rapide
L'option R&S®NRQ6-K2 permet d'établir un canal de communication dédié via les connecteurs de trigger pour des boucles d'asservissement de puissance (par ex. avec R&S®SGT100A). Les itérations typiques en bancs de test composants sont de l'ordre de 1 ms à 1,5 ms pour stabiliser rapidement la puissance de sortie.

Mesures phasées cohérentes
Le mode phasé cohérent optionnel (R&S®NRQ6-K3) crée une relation primaire/secondaire entre plusieurs capteurs pour distribuer LO, horloge et triggers. Cela permet des mesures de phase synchrones multivoies avec une incertitude typique très faible (ex. ≈0,1° à -60 dBm en configuration multivoies).

Modèles disponibles (résumé)

• R&S®NRQ6 — Plage de fréquences : 50 MHz – 6 GHz ; Plage de niveaux : -130 dBm à +20 dBm ; Connecteur : N (m) ; RBW typique : jusqu'à 100 MHz (options zero‑IF disponibles)

Caractéristiques techniques

• Plage de fréquences : 50 MHz à 6,0 GHz
• Adaptation d'impédance (SWR) : <1,20 (50–100 MHz), <1,13 (>100 MHz–2,0 GHz), <1,20 (>2,0–6,0 GHz)
• Plage de mesure de puissance : -130 dBm à +20 dBm (dépend de la RBW)
• Niveau de dommage : puissance moyenne max. 1 W (+30 dBm) continue ; puissance d'enveloppe crête max. 2 W (+33 dBm) pour max. 1 µs
• Tension continue max. à l'entrée : ±20 V
• Atténuation d'entrée RF : 0 dB et 30 dB
• Sous‑plages de mesure : 0 dB → -130 dBm à -10 dBm ; 30 dB → -100 dBm à +20 dBm
• RBW : mode SSB 10 Hz à 40 MHz ; mode zero‑IF (RF ≥ 400 MHz) : 50/80/100/400 MHz
• Taux d'échantillonnage : ~119 MHz à 121 MHz
• DANL : dépend de la fréquence et de l'atténuation (exemples dans la spécification complète)
• Incertitudes : dépendent de la fréquence et de la température (valeurs exemples dans la spécification complète)
• Type de connecteur : N (m)
