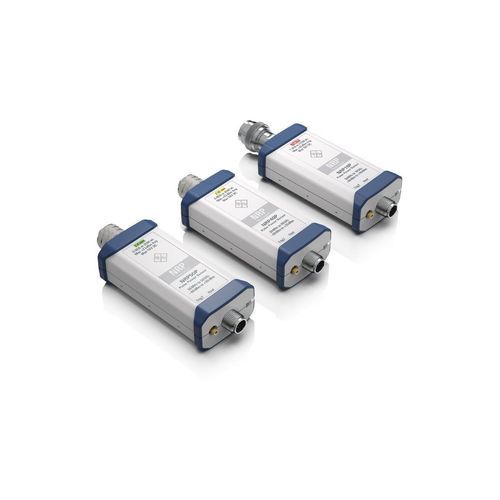

Capteur de puissance micro-ondes R&S®NRPxxP

crête

Présentation
Les capteurs de puissance pulsée R&S®NRPxxP sont des capteurs large bande destinés à mesurer les caractéristiques d'impulsions et la puissance de sortie lors du développement, de la production, de l'installation et de la maintenance de systèmes radar et de leurs composants. Ils offrent une bande vidéo maximale de 30 MHz et une montée/descente < 13 ns, permettant la mesure de largeurs d'impulsion jusqu'à environ 50 ns. Les fonctions d'analyse automatique et le mode haute résolution réduisent les opérations manuelles et améliorent la reproductibilité des mesures.

Points clés

• Bande vidéo maximale : 30 MHz
• Capacité d'échantillonnage élevée : 80 Msample/s (reconstruction d'enveloppe)
• Montée/descente : < 13 ns
• Largeur d'impulsion minimale mesurable : env. 50 ns
• Analyse automatique des impulsions et analyses statistiques

Mode haute résolution

• Échantillonnage en temps équivalent pour signaux répétitifs : résolution temporelle jusqu'à 100 ps
• Résolution en mode trace : 12,5 ns pour la reconstruction d'enveloppe
• Exige une densité d'échantillons élevée pour les sections de signal fortement agrandies

Analyse automatique des impulsions
L'analyse automatique détermine les principaux paramètres temporels et de niveau sans positionnement manuel de marqueurs et prend en compte les variations de forme d'impulsion.

• Paramètres temporels : montée/descente, temps de début/fin, largeur d'impulsion, cycle de service, période d'impulsion, temps hors impulsion
• Paramètres de niveau : sommet d'impulsion, base d'impulsion, crête, moyenne, minimum, dépassement (positif et négatif)

Analyse statistique
Évaluation statistique des distributions d'amplitude de signaux de type bruit pour déterminer la puissance d'enveloppe de crête, la puissance moyenne et le rapport crête/moyenne. Les mesures CCDF, CDF ou PDF avec 1 000 000 d'échantillons peuvent être effectuées en moins de 25 ms à pleine bande vidéo.

Mode émetteur de déclenchement
En combinaison avec un boîtier R&S®NRX ou le capteur-hub R&S®NRP-Z5, un capteur R&S®NRPxxP peut fournir un signal de déclenchement interne dérivé du signal mesuré pour synchroniser d'autres capteurs.

Modèles disponibles (extrait)
Modèle | N° de commande | Plage de fréquences | Plage de niveau | Type de connecteur
R&S®NRP18P | 1444.1190.02 | 50 MHz - 18 GHz | -60 dBm à +20 dBm | N (m)
R&S®NRP40P | 1444.1290.02 | 50 MHz - 40 GHz | -60 dBm à +20 dBm | 2.92 mm (m)
R&S®NRP50P | 1444.1390.02 | 50 MHz - 50 GHz | -60 dBm à +20 dBm | 2.4 mm (m)

Caractéristiques & avantages (résumé)

• Bande vidéo maximale 30 MHz
• Haut débit d'échantillonnage permettant une résolution temporelle de 12,5 ns de l'enveloppe reconstruite
• Montée/descente < 13 ns ; largeur d'impulsion minimale ~50 ns
• Mesure automatique jusqu'à 15 paramètres d'impulsion
• Mesures statistiques rapides (CCDF/CDF/PDF) avec 1e6 échantillons en < 25 ms
• Mode émetteur de déclenchement pour configurations multi-capteurs synchronisées

Caractéristiques / spécifications techniques

• Brand: Rohde & Schwarz
• Série / famille : R&S®NRPxxP
• Bande vidéo maximale : 30 MHz
• Montée/descente : < 13 ns
• Largeur d'impulsion minimale mesurable : env. 50 ns
• Taux d'échantillonnage (capacité élevée) : 80 Msample/s (reconstruction d'enveloppe, 12,5 ns)
• Échantillonnage en temps équivalent (signaux répétitifs) : jusqu'à 100 ps de résolution
• Résolution mode trace : 12,5 ns
• Analyse automatique des impulsions : jusqu'à 15 paramètres temporels et de niveau
• Analyse statistique : CCDF / CDF / PDF avec 1 000 000 d'échantillons en < 25 ms à pleine bande vidéo
• Mode émetteur de déclenchement : pris en charge avec R&S®NRX ou R&S®NRP-Z5
• Plage de niveaux (modèles type) : -60 dBm à +20 dBm
• Plages de fréquence (exemples) : 50 MHz–18 GHz / 50 MHz–40 GHz / 50 MHz–50 GHz
• Types de connecteurs (exemples) : N (m), 2.92 mm (m), 2.4 mm (m)
• Nombre typique de paramètres d'impulsion automatiques : 15
