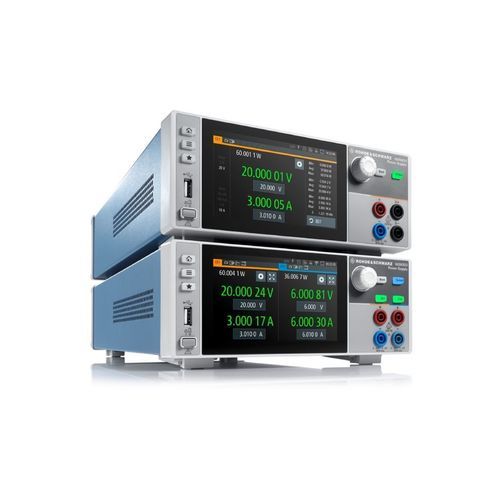

Alimentation électrique de table R&S®NGM200

DCréguléeà courant constant

Aperçu
Les alimentations DC R&S®NGM200 sont des blocs d'alimentation compacts et haute précision destinés aux bancs d'essai et laboratoires. Leur architecture deux‑quadrants offre source et sink, une récupération de charge très rapide et une lecture haute résolution, adaptées à la simulation de batteries, aux essais de consommation et à l'alimentation de circuits sensibles.

Points clés

• Puissance système jusqu'à 120 W (selon modèle)
• Tension par canal : 0 V à 20 V
• Courant max par canal : jusqu'à 6 A (≤6 V) / 3 A (>6 V)
• Enregistrement haute vitesse : jusqu'à 500 ksample/s (FastLog)
• Interface compacte avec écran tactile TFT ; contrôle à distance USB/LAN

Applications

• Tests de batteries et simulation du comportement des batteries
• Simulation de chutes de tension et transitoires de charge
• Caractérisation de la consommation et du courant de veille
• Alimentation de circuits et DUT sensibles au bruit

Fonctionnalités & avantages

• Simulation de batterie – Option R&S®NGM‑K106 : modélisation de capacité, Voc et ESR en fonction de l'état de charge pour alimenter le DUT de manière réaliste.
• Acquisition haute vitesse (FastLog) – Échantillonnage jusqu'à 500 ksample/s (résolution 2 µs) ; stockage sur USB ou transfert via USB/LAN ; modèles 2 canaux : acquisition parallèle des deux canaux.
• Voltmètre numérique (DVM) – Option R&S®NGM‑K104 : port DVM interne pour mesurer à n'importe quel point du circuit client, réduisant le besoin d'un DMM externe.
• Lecture 6½ chiffres – Très haute résolution pour tension/courant/puissance (résolutions µV / nA selon les plages).
• Régulation rapide – Temps de récupération < 30 µs pour un saut de charge 10%→90% dans ±20 mV, évitant sur‑oscillations ou chutes de tension.
• Faible ondulation/bruit – Ondulation résiduelle < 500 µV RMS et < 2 mV p‑p (20 Hz–20 MHz), adapté aux circuits sensibles.
• Fonctionnement deux‑quadrants – Capacité source/sink pour simulation batterie ou charge ; commutation automatique et indication de courant négatif en mode sink.
• Protections et fonctions utilitaires – OVP/OCP/OPP/OTP, FuseLink, sense, séquençage de sorties, trigger I/O, QuickArb, enregistrement Standard et FastLog.

Modèles disponibles (résumé)

• R&S®NGM201 — 1 canal de sortie, puissance max 60 W, 0–20 V, courant par canal : ≤6 V : 0–6 A ; >6 V : 0–3 A.
• R&S®NGM202 — 2 canaux de sortie, puissance totale max 120 W, chaque canal 0–20 V, mêmes limites de courant par canal ; acquisition parallèle possible.

Caractéristiques techniques

• Nombre de canaux : 1 / 2
• Puissance totale : max. 60 W / 120 W
• Puissance max par canal : 60 W
• Tension par canal : 0 V à 20 V
• Courant max par canal : ≤ 6 V : 6 A ; > 6 V : 3 A
• Ondulation & bruit (20 Hz–20 MHz) : < 500 µV RMS ; < 2 mV p‑p (mesuré)
• Ondulation courant (20 Hz–20 MHz) : < 1 mA RMS (mesuré)
• Temps de récupération (10%→90% dans ±20 mV) : < 30 µs
• Résolution programmation : tension 1 mV ; courant 0,1 mA
• Résolution lecture : tension (20 V : 20 µV ; 5 V : 5 µV), courant (10 A : 20 µA ; 1 A : 2 µA ; 100 mA : 200 nA ; 10 mA : 20 nA)
• Précision lecture : exemples selon plage (tension < 0,02% + offset ; courant < 0,05% + offset)
• Affichage : TFT 5" WVGA tactile ; bornier arrière 4 lignes par canal
• Interfaces : USB, LAN (optionnel WLAN, GPIB)
• Dimensions (L×H×P) : 222 × 97 × 436 mm ; Poids : ≈7,2–7,4 kg
