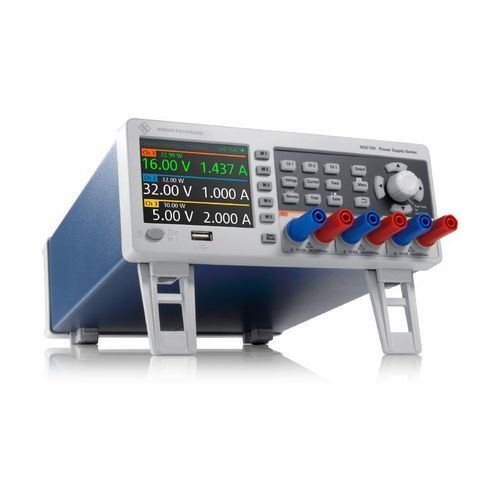

Alimentation électrique de table R&S®NGE100B

DCréguléeà courant constant

Présentation
La série d'alimentations DC R&S®NGE100B fournit des sorties à faible ondulation et un ensemble de fonctions pratiques pour les bancs d'essai et les applications de test. Deux modèles sont disponibles : R&S®NGE102B (2 canaux) et R&S®NGE103B (3 canaux). Domaines d'utilisation typiques : R&D, enseignement, tests en production, maintenance et réparation. Un configurateur produit en ligne est disponible pour une sélection rapide.

Faits clés

• R&S®NGE102B : 2 canaux indépendants ; R&S®NGE103B : 3 canaux indépendants
• Puissance de sortie max. : 66 W (NGE102B) / 100 W (NGE103B)
• Tension de sortie par canal : 0 V à 32 V
• Courant de sortie max. par canal : jusqu'à 3 A
• USB standard (VCP/TMC) ; LAN (LXI), WLAN et I/O numérique (4 bits) en option

Caractéristiques et avantages
Canaux galvanement isolés
Chaque canal est électriquement séparé des autres et n'est pas relié à la masse du châssis, ce qui permet des connexions en série et des configurations bipolaires sans problèmes de masse avec des DUT complexes.

Fonctionnement en parallèle et en série
Les canaux sont équivalents et peuvent être mis en série pour obtenir des tensions plus élevées (jusqu'à 96 V avec le R&S®NGE103B, jusqu'à 64 V avec le R&S®NGE102B) ou en parallèle pour augmenter le courant (jusqu'à 6 A en combinant deux canaux ; jusqu'à 9 A en utilisant les trois canaux du R&S®NGE103B).

Fonctions de protection
Réglages indépendants par canal : courant max. (fusible électronique / OCP), tension max. (OVP), puissance max. (OPP) et protection thermique (OTP). En cas de dépassement, la sortie concernée se désactive et un message est affiché. La fonction FuseLink permet de lier la protection contre les surintensités entre canaux.

États de fonctionnement codés par couleur
L'écran 3.5" QVGA (320 × 240) affiche les états de fonctionnement par codes couleur : tension constante = vert, courant constant = rouge, canal inactif = blanc ; le canal en cours de réglage est mis en évidence sur fond bleu.

Connectivité

• Borniers avant : prises de sécurité 4 mm
• Interface USB : Virtual COM Port et TMC (standard)
• LAN (LXI) optionnel avec serveur web intégré (R&S®NGE-K101)
• WLAN optionnel (R&S®NGE-K102)
• I/O de trigger numérique 4 bits à l'arrière (R&S®NGE-K103)

Autres points forts
Fonction arbitraire EasyArb ; fonctions de mesure : tension, courant, puissance et énergie ; interface et concept d'exploitation intuitifs pour un affichage clair des états et des réglages.

Modèles disponibles

• R&S®NGE102B — 2 canaux de sortie — Puissance totale max. 66 W — 0 V à 32 V par canal — 0 A à 3 A — à partir de 1 010 EUR
• R&S®NGE103B — 3 canaux de sortie — Puissance totale max. 100 W — 0 V à 32 V par canal — 0 A à 3 A — à partir de 1 190 EUR

Caractéristiques / spécifications techniques

• Nombre de canaux de sortie : 2 ou 3
• Puissance de sortie totale : max. 66 W (NGE102B) / 100 W (NGE103B)
• Puissance maximale par canal : 33,6 W
• Tension de sortie par canal : 0 V à 32 V
• Courant de sortie max. par canal : 3 A
• Tension ondulation et bruit (20 Hz à 20 MHz) : typ. < 1,5 mV RMS ; < 20 mV pp (mes.)
• Courant ondulation et bruit (20 Hz à 20 MHz) : < 2 mA RMS (mes.)
• Temps de reprise de charge (10%→90% dans ±20 mV) : < 200 µs (mes.)
• Résolution programmation/lecture — tension : 10 mV ; courant : 1 mA
• Précision lecture tension : < 0,1 % + 20 mV ; lecture courant : < 0,1 % + 5 mA
• Fonctions de mesure : tension, courant, puissance, énergie
• Fonctions de protection : OVP, OCP, OPP, OTP ; FuseLink supporté
• Fonction arbitraire : EasyArb
• Affichage : 3.5" QVGA (320 × 240)
• Interfaces à distance (standard) : USB (VCP/TMC) ; option : LAN (LXI)
• Dimensions (L × H × P) : 222 mm × 97 mm × 310 mm
• Poids : env. 4,9 kg / 5,0 kg selon modèle
• Installation en rack : via option R&S®HZC95
