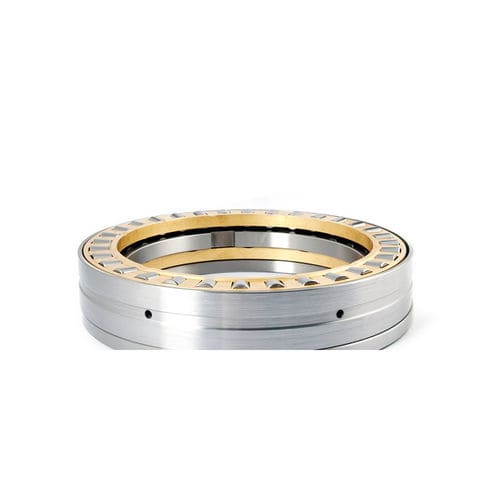

Butée à rouleaux cylindriques

à plusieurs rangéesavec cage

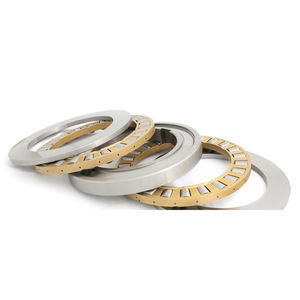

Les butées à rouleaux cylindriques à double effet sont composées de deux rondelles-logement (GS), d'une rondelle-arbre (WS) et de deux ensembles cage-rouleau. Ces butées se caractérisent par une capacité de charge et une rigidité très élevées. Elles peuvent supporter des charges axiales dans les deux sens, mais ne peuvent pas résister aux forces radiales et aux moments de basculement. Type WS+GS Rondelles-logement plates Unité de composants séparables : rondelles-arbres (WS) et rondelles-logements (GS) Cage en laiton usinée en deux parties (M) guidée par des rouleaux Sensible aux désalignements Supporte des charges axiales bidirectionnelles très élevées
