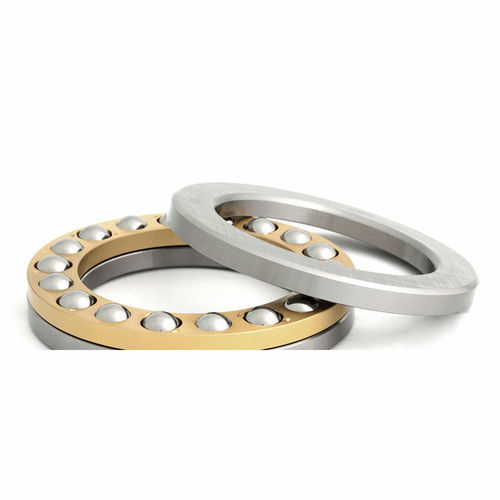

Butée à billes à direction unique

acieravec cage en laiton

Les butées à billes à simple effet sont composées d'une rondelle-arbre, d'une rondelle-logement et d'une bille-cage. Les séries 511, 512, 513 et 514, avec des rondelles-logement plates, ne peuvent supporter que des forces axiales dans un sens et ne peuvent supporter aucune charge radiale ni aucun désalignement. Les séries 532 et 533 peuvent supporter des forces axiales dans une seule direction, mais, ayant des rondelles-logements sphériques et adaptées aux rondelles de siège U2 et U3, elles peuvent compenser les désalignements de l'arbre. Type 51M Rondelle-logement plate Conception séparable Cage monobloc en laiton usiné (M) guidée par des billes Supporte les charges axiales unidirectionnelles Variante 53M+U Rondelle-logement sphérique Exécution séparable Cage monobloc en laiton usiné (M) guidée sur billes Supporte les charges axiales unidirectionnelles La rondelle-logement sphérique est montée sur une rondelle-logement sphérique d'appui pour compenser le désalignement de l'arbre
