Porte-fusible Classe J RiLineX

pour montage sur jeu de barresClasse JUL

Description

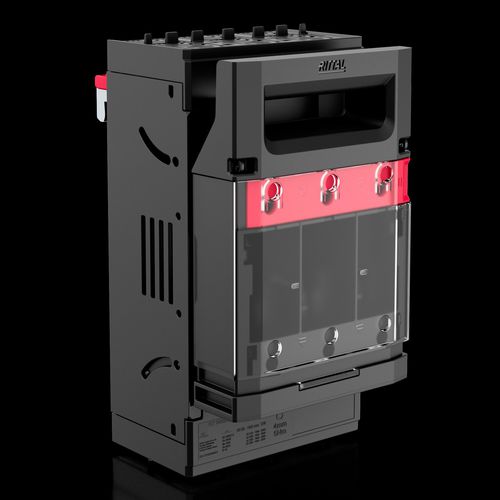

Support de fusible RiLineX RX 9364010 pour jeux de barres entraxe 60 mm. Pour cartouches fusibles classe J (21×57 mm), 1–30 A. Couvercle verrouillable et préparé pour plomb. Points de mesure intégrés au couvercle pour contrôle de tension en toute sécurité. Position de stationnement pour faciliter la maintenance. Variante de raccordement avec bride/borne pour conducteurs ronds 1,5–95 mm²; conducteurs fins avec embout 1,5–70 mm².

Avantages

• Couvercle : verrouillable et préparé pour plomb
• Test de tension via points de mesure intégrés et ouverture séparée
• Position de stationnement pour faciliter les opérations de maintenance

Matériau et couleur

• Polyamide (PA 6), tenue au feu UL 94‑V0
• Couleurs : RAL 9005; RAL 35745

Informations électriques et mécaniques

• Courant nominal (max.) : 30 A
• Tension nominale de service : 600 V AC
• Valeurs électriques UL (SCCR) : 200 kA - 600 V, Fusible Classe J max. 30 A, JDDZ/7
• Départ de câble : haut/bas
• Nombre de pôles : 3 pôles

Compatibilité fusible et jeux de barres

• Convient pour cartouches fusibles Classe J (21×57 mm)
• Compatible jeux de barres : 15 x 5/10 mm; 20 x 5/10 mm; 30 x 5/10 mm

Raccordement

• Raccordement conducteurs ronds (variante borne) : 1,5–95 mm²
• Raccordement fils fins avec embout : 1,5–70 mm²
• Remarque : la documentation mentionne à la fois 1,5–95 mm² et 1,5–70 mm² selon la variante de raccordement

Dimensions

• Largeur : 106 mm
• Hauteur : 195 mm
• Profondeur : 105 mm

Emballage et poids

• Référence : RX 9364010
• Unité d'emballage : 1 p.
• Poids net : 1,2 kg
• Poids brut : 1,235 kg

Caractéristiques techniques

• Numéro tarifaire : 85361050
