Élément de serrage mécanique RLK 235 TC
d'arbremoyeu-arbremultiple

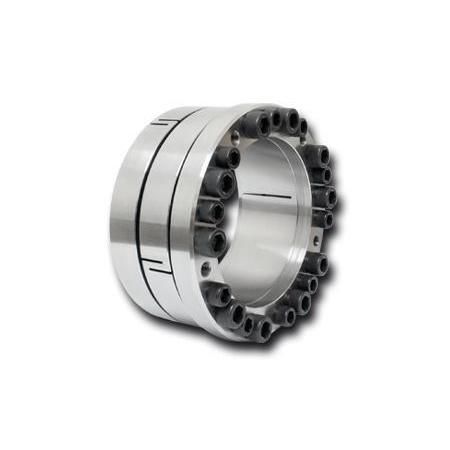

Élément de serrage mécanique - RLK 235 TC - RINGSPANN - d'arbre / moyeu-arbre / multiple
Élément de serrage mécanique - RLK 235 TC - RINGSPANN - d'arbre / moyeu-arbre / multiple
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de RINGSPANN

Caractéristiques

Type
mécanique
Applications
d'arbre, moyeu-arbre
Autres caractéristiques
conique, auto-orientable, haute précision, multiple, sans jeu
Force de serrage

Max: 2 073 kN

Min: 98 kN

Description

Présentation du produit
Les éléments de serrage coniques RLK 235 TC sont des éléments de serrage internes conçus pour centrer la roue (moyeu) sur l'arbre avec une grande précision de centrage et assurer un serrage sans jeu. Disponibles en plusieurs tailles pour diamètres d'arbre de 70 mm à 600 mm et couvrant un couple transmissible d'environ 8 510 Nm à 1 049 600 Nm.

Caractéristiques
  • Centre la nabe (moyeu) sur l'arbre ; conception à double fente pour une grande précision de centrage.
  • Peut être monté plusieurs fois sans déplacement axial.
  • Couple transmissible élevé selon les tailles disponibles.
  • Aucune translation axiale entre la nabe et l'arbre lors du serrage.
  • Haute qualité d'usinage.
  • Couple transmissible : env. 8 510 Nm – 1 049 600 Nm.
  • Plage de diamètres d'arbre : 70 mm – 600 mm.


Documents (disponibles pour ce produit)
Fiche technique RLK 235 TC
Notice d'installation 235 TC
Catalogue Connexions arbre-moyeu

Webshop - Tailles disponibles (extrait)
Nom produit | Numéro d'article | Poids [kg] | Prix (EUR HT)
RLK 235 TC-70 x 115 | 4204-070501-TC0000 | 3,62 | 299,90
RLK 235 TC-80 x 125 | 4204-080501-TC0000 | 4,02 | 308,00
RLK 235 TC-90 x 135 | 4204-090501-TC0000 | 4,44 | 330,80
RLK 235 TC-100 x 150 | 4204-100501-TC0000 | 6,02 | 393,30
RLK 235 TC-110 x 160 | 4204-110501-TC0000 | 6,46 | 414,60

Conseils d'utilisation
Conçu pour le centrage de haute précision des moyeux sur arbre lorsque la transmission du couple et l'absence de déplacement axial pendant le serrage sont essentielles. Choisir la taille en fonction du diamètre d'arbre et du couple requis. Respecter la notice d'installation fournie pour le montage.

Caractéristiques techniques
  • Modèle : RLK 235 TC
  • Fonction : élément de serrage conique interne qui centre la nabe sur l'arbre
  • Plage de diamètres d'arbre : 70 mm – 600 mm
  • Plage de couple transmissible : env. 8 510 Nm – 1 049 600 Nm
  • Conception : double fente pour une grande précision de centrage
  • Montage : montage multiple sans déplacement axial
  • Matériau/qualité : haute qualité d'usinage
  • Tailles disponibles : multiples (ex. 70 x 115 à 600 x 685)
