Élément de serrage mécanique RLK 136 TC
d'arbremultiplehaute précision

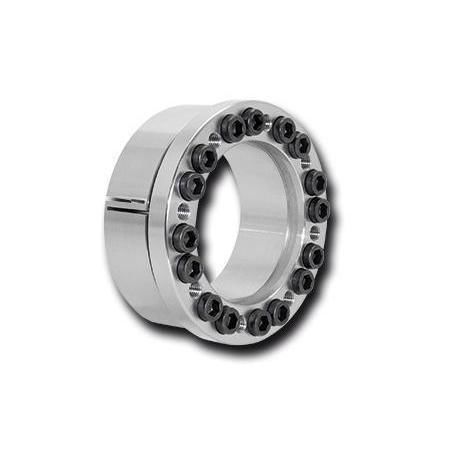

Élément de serrage mécanique - RLK 136 TC - RINGSPANN - d'arbre / multiple / haute précision
Élément de serrage mécanique - RLK 136 TC - RINGSPANN - d'arbre / multiple / haute précision
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de RINGSPANN

Caractéristiques

Type
mécanique
Applications
d'arbre
Autres caractéristiques
compact, auto-orientable, fixe, haute précision, multiple, sans jeu
Force de serrage

Max: 3 300 kN

Min: 190 kN

Diamètre

Max: 600 mm
(23,62 in)

Min: 70 mm
(2,76 in)

Description

Présentation
Éléments de serrage coniques internes RLK 136 TC à double fente destinés au centrage précis et au serrage sans jeu des moyeux sur arbres pleins. Conception avec point d'appui frontal fixe pour éviter tout déplacement axial pendant l'opération de serrage. Montage possible à répétition.

Caractéristiques
  • Centre le moyeu sur l'arbre grâce à une double fente assurant une grande précision de centrage.
  • Peut être monté et démonté plusieurs fois.
  • Couples transmissibles importants selon la taille.
  • Portée axiale courte (design compact).
  • Pas de déplacement axial relatif entre moyeu et arbre lors du serrage grâce à l'appui frontal fixe.
  • Précision d'usinage élevée.
  • Couple transmissible : de 6 700 Nm à 994 500 Nm (selon la taille).
  • Diamètres d'arbres pris en charge : 70 mm à 600 mm.


Webshop - tailles disponibles / sélection (nom produit ; numéro d'article ; poids ; prix par pièce pour 1 pc)
RLK 136 TC-70 x 110; Numéro d'article: 4204-070601-TC0000; Poids: 2,5; Prix (1 pc): 158,70 €
RLK 136 TC-75 x 115; Numéro d'article: 4204-075601-TC0000; Poids: 2,6; Prix (1 pc): 272,00 €
RLK 136 TC-90 x 130; Numéro d'article: 4204-090601-TC0000; Poids: 3,0; Prix (1 pc): 185,10 €
RLK 136 TC-100 x 150; Numéro d'article: 4204-100601-TC0000; Poids: 4,7; Prix (1 pc): 224,10 €
RLK 136 TC-110 x 160; Numéro d'article: 4204-110601-TC0000; Poids: 5,1; Prix (1 pc): 242,00 €
RLK 136 TC-120 x 170; Numéro d'article: 4204-120601-TC0000; Poids: 5,4; Prix (1 pc): 329,20 €
RLK 136 TC-130 x 185; Numéro d'article: 4204-130601-TC0000; Poids: 7,5; Prix (1 pc): 362,90 €
RLK 136 TC-140 x 195; Numéro d'article: 4204-140601-TC0000; Poids: 8,8; Prix (1 pc): 395,20 €
RLK 136 TC-150 x 205; Numéro d'article: 4204-150601-TC0000; Poids: 8,6; Prix (1 pc): 423,50 €
RLK 136 TC-160 x 215; Numéro d'article: 4204-160601-TC0000; Poids: 8,9; Prix (1 pc): 463,60 €
RLK 136 TC-170 x 230; Numéro d'article: 4204-170601-TC0000; Poids: 12,7; Prix (1 pc): 504,00 €
RLK 136 TC-180 x 240; Numéro d'article: 4204-180601-TC0000; Poids: 13,3; Prix (1 pc): 517,00 €
RLK 136 TC-190 x 250; Numéro d'article: 4204-190601-TC0000; Poids: 13,9; Prix (1 pc): 624,00 €
RLK 136 TC-200 x 260; Numéro d'article: 4204-200601-TC0000; Poids: 14,6; Prix (1 pc): 808,00 €
RLK 136 TC-220 x 285; Numéro d'article: 4204-220601-TC0000; Poids: 17,8; Prix (1 pc): 928,00 €
RLK 136 TC-240 x 305; Numéro d'article: 4204-240601-TC0000; Poids: 19,2; Prix (1 pc): 988,00 €
RLK 136 TC-260 x 325; Numéro d'article: 4204-260601-TC0000; Poids: 19,5; Prix (1 pc): 1.107,00 €
RLK 136 TC-280 x 355; Numéro d'article: 4204-280601-TC0000; Poids: 19,7; Prix (1 pc): 1.170,00 €
RLK 136 TC-300 x 375; Numéro d'article: 4204-300601-TC0000; Poids: 30,6; Prix (1 pc): 1.330,00 €
RLK 136 TC-320 x 405; Numéro d'article: 4204-320601-TC0000; Poids: 42,7; Prix (1 pc): 1.412,00 €
RLK 136 TC-340 x 425; Numéro d'article: 4204-340601-TC0000; Poids: 44,9; Prix (1 pc): 1.553,00 €
RLK 136 TC-360 x 445; Numéro d'article: 4204-360601-TC0000; Poids: 52,4; Prix (1 pc): 1.955,00 €
RLK 136 TC-380 x 465; Numéro d'article: 4204-380601-TC0000; Poids: 54,0; Prix (1 pc): 2.258,00 €
RLK 136 TC-400 x 485; Numéro d'article: 4204-400601-TC0000; Poids: 56,2; Prix (1 pc): 2.600,00 €
RLK 136 TC-420 x 505; Numéro d'article: 4204-420601-TC0000; Poids: 59,2; Prix (1 pc): 2.782,00 €
RLK 136 TC-440 x 525; Numéro d'article: 4204-440601-TC0000; Poids: 70,6; Prix (1 pc): 3.227,00 €
RLK 136 TC-460 x 545; Numéro d'article: 4204-460601-TC0000; Poids: 71,2; Prix (1 pc): 3.449,00 €
RLK 136 TC-480 x 565; Numéro d'article: 4204-480601-TC0000; Poids: 75,1; Prix (1 pc): 3.832,00 €
RLK 136 TC-500 x 585; Numéro d'article: 4204-500601-TC0000; Poids: 79,9; Prix (1 pc): 4.235,00 €
RLK 136 TC-520 x 605; Numéro d'article: 4204-520601-TC0000; Poids: 80,5; Prix (1 pc): 4.959,00 €
RLK 136 TC-540 x 625; Numéro d'article: 4204-540601-TC0000; Poids: 82,8; Prix (1 pc): 5.728,00 €
RLK 136 TC-560 x 645; Numéro d'article: 4204-560601-TC0000; Poids: 85,7; Prix (1 pc): 6.453,00 €
RLK 136 TC-580 x 665; Numéro d'article: 4204-580601-TC0000; Poids: 89,0; Prix (1 pc): 7.058,00 €
RLK 136 TC-600 x 685; Numéro d'article: 4204-600601-TC0000; Poids: 91,3; Prix (1 pc): 7.662,00 €

Documents
Fiche technique, instructions d'installation (PDF) et modèles 3D-CAO disponibles pour RLK 136 TC; voir la rubrique documents du produit sur le webshop.

Caractéristiques / spécifications techniques
  • Modèle : RLK 136 TC.
  • Fonction : élément de serrage conique interne pour centrer le moyeu sur l'arbre et assurer un serrage sans jeu.
  • Conception : double fente pour grande précision de centrage ; appui frontal fixe pour empêcher tout déplacement axial pendant le serrage.
  • Assemblage : possibilité de montages répétés.
  • Couple transmissible : 6 700 Nm à 994 500 Nm (selon la taille).
  • Diamètres d'arbres pris en charge : 70 mm à 600 mm.
  • Portée axiale : design compact (variable selon la taille).
  • Précision d'usinage : élevée.
  • Variantes disponibles et numéros d'articles : voir sélection webshop ci‑dessus.
