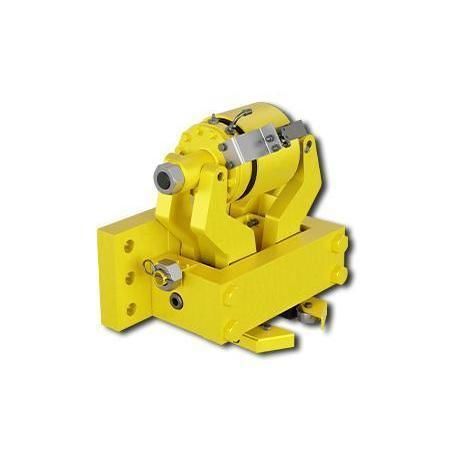

Frein à mâchoire DR 088 FHK

serrage à ressortdesserrage hydrauliquepour rail de guidage

Produit

• Serrage par ressort, desserrage hydraulique pour applications sur rails (frein anti-tempête).
• Conçue comme pince rail taille 088, modèle DR 088 FHK.

Documents et modèles

• Fiche technique (PDF)
• Flyer produit
• Modèles 3D CAO (STEP)
• Instructions d'installation

Caractéristiques (codes)
Pince | D
Rail | R
Taille du cadre | 088
Serrage par ressort | F
Desserrage hydraulique | H
Sans compensation de l’usure des ganitures | K
Force de freinage max. | 500 kN
Vérin monté en position centrale | M
Mâchoires disponibles pour profils rail | A55, A65, A75, A100, A120, 60E1

Usage / Remarques d'application

• Des mâchoires de serrage sont disponibles pour plusieurs profils de rail afin d'adapter la pince à différentes géométries.
• Le frein est destiné aux fonctions d'arrêt d'urgence/anti-tempête et délivre une force de freinage jusqu'à 500 kN.

Caractéristiques techniques

• Désignation modèle/type : DR 088 FHK
• Taille du cadre : 088
• Principe de fonctionnement : serrage par ressort, desserrage hydraulique
• Force de freinage maximale : 500 kN
• Position du vérin : centrale
• Pas de réglage requis pour compenser l'usure des ganitures
• Mâchoires compatibles : A55, A65, A75, A100, A120, 60E1
• Codes fonctionnels : Pince = D, Rail = R, Serrage par ressort = F, Desserrage hydraulique = H, Pas de réglage = K, Vérin central = M
