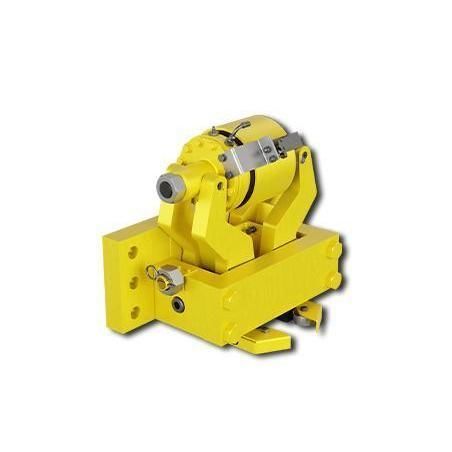

Frein à friction DR 085 FHK

serrage à ressortdesserrage hydrauliqued'urgence

Présentation
Serrage par ressort et libération hydraulique : pince rail frein anti-tempête conçue pour l'arrêt et le maintien en applications de sécurité et d'urgence. Modèle en taille de cadre 085, forces de maintien sélectionnables de 50 kN à 400 kN, compatible avec plusieurs profils de rail.

Documents disponibles

• Fiche technique DR 085 FHK (PDF)
• Product flyer (PDF)
• Modèles CAO 3D (ZIP)
• Instruction d'installation DR 085/088 FHM (PDF)
• Catalogue : Freins industriels (PDF)

Tableau des caractéristiques
Caractéristiques : Code
Pince : D
Rail : R
Taille du cadre 085 : 085
Serrage par ressort : F
Libération hydraulique : H
Sans ajustement pour usure des blocs de friction : K
Forces de freinage max. pour maintien 50 kN, 100 kN, 200 kN, 300 kN ou 400 kN — 050 à 400
Vérin monté en position centrale : M
Mâchoires disponibles pour profils de rail A55, A65, A75, A100, A120 ou 6,00E+02 — A55 / A65 / A75 / A100 / A120 / 6,00E+02

Caractéristiques / spécifications techniques

• Type : pince rail frein anti-tempête, serrage par ressort et libération hydraulique
• Modèle / taille du cadre : 085
• Code pince : D
• Code rail : R
• Activation : Serrage par ressort (F)
• Libération : Hydraulique (H)
• Compensation d'usure : Sans ajustement automatique (K)
• Position du vérin : Centrale (M)
• Forces de maintien disponibles : 50 kN, 100 kN, 200 kN, 300 kN, 400 kN
• Mâchoires compatibles (profils de rail) : A55, A65, A75, A100, A120, 6,00E+02
• Documents disponibles : fiche technique, product flyer, instructions d'installation, modèles CAO 3D
