Accouplement flexible en torsion RBC … DWC-ALU

pour machinespour brochepour machine-outil

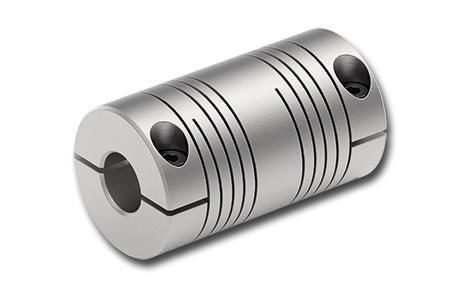

La couplage à double spirale RBC DWC-ALU est une petite couplage légère en aluminium avec moyeu de serrage, conçue pour une transmission spielfreie, winkelsynchrone des mouvements de rotation et pour compenser de manière optimale les désalignements d'arbres.

Caractéristiques

• Petite couplage pour usage universel
• Transmission spielfreie, winkelsynchrone des mouvements de rotation
• Grande capacité de décalage radial
• Conçue pour des couples plus faibles
• Matériau : Aluminium 7075-T6 (n° de matériau 3.4365)
• Compensation optimale des désalignements d'arbres

Applications typiques

• Machines générales
• Construction d'appareils
• Entraînements de broches

Exécutions disponibles (extrait du webshop)

• RBC 0100 DWC-ALU-006.000-006.000 — Numéro d'article : 4417-126104-006.00 — Poids : 54,0 g — d1 : 6 mm — d2 : 6 mm — Délai de livraison : 10 jours
• RBC 0100 DWC-ALU-008.000-006.000 — Numéro d'article : 4417-126104-M20559 — Poids : 54,0 g — d1 : 8 mm — d2 : 6 mm — Délai de livraison : 10 jours
• RBC 0100 DWC-ALU-008.000-008.000 — Numéro d'article : 4417-126104-008.00 — Poids : 54,0 g — d1 : 8 mm — d2 : 8 mm — Délai de livraison : 10 jours
• RBC 0100 DWC-ALU-010.000-006.000 — Numéro d'article : 4417-126104-M20579 — Poids : 54,0 g — d1 : 10 mm — d2 : 6 mm — Délai de livraison : 10 jours
• RBC 0100 DWC-ALU-010.000-008.000 — Numéro d'article : 4417-126104-M20583 — Poids : 54,0 g — d1 : 10 mm — d2 : 8 mm — Délai de livraison : 10 jours
• RBC 0100 DWC-ALU-010.000-010.000 — Numéro d'article : 4417-126104-010.00 — Poids : 54,0 g — d1 : 10 mm — d2 : 10 mm — Délai de livraison : 10 jours
• RBC 0125 DWC-ALU-008.000-008.000 — Numéro d'article : 4417-132104-008.00 — Poids : 113,0 g — d1 : 8 mm — d2 : 8 mm — Délai de livraison : 10 jours
• RBC 0125 DWC-ALU-010.000-008.000 — Numéro d'article : 4417-132104-M20583 — Poids : 113,0 g — d1 : 10 mm — d2 : 8 mm — Délai de livraison : 10 jours
• RBC 0125 DWC-ALU-010.000-010.000 — Numéro d'article : 4417-132104-010.00 — Poids : 113,0 g — d1 : 10 mm — d2 : 10 mm — Délai de livraison : 10 jours
• RBC 0125 DWC-ALU-012.000-008.000 — Numéro d'article : 4417-132104-M20594 — Poids : 113,0 g — d1 : 12 mm — d2 : 8 mm — Délai de livraison : 10 jours
• RBC 0125 DWC-ALU-012.000-010.000 — Numéro d'article : 4417-132104-M20598 — Poids : 113,0 g — d1 : 12 mm — d2 : 10 mm — Délai de livraison : 10 jours
• RBC 0125 DWC-ALU-012.000-012.000 — Numéro d'article : 4417-132104-012.00 — Poids : 113,0 g — d1 : 12 mm — d2 : 12 mm — Délai de livraison : 10 jours
• RBC 0150 DWC-ALU-010.000-010.000 — Numéro d'article : 4417-138104-010.00 — Poids : 180,0 g — d1 : 10 mm — d2 : 10 mm — Délai de livraison : 10 jours
• RBC 0150 DWC-ALU-012.000-010.000 — Numéro d'article : 4417-138104-M20598 — Poids : 180,0 g — d1 : 12 mm — d2 : 10 mm — Délai de livraison : 10 jours
• RBC 0150 DWC-ALU-012.000-012.000 — Numéro d'article : 4417-138104-012.00 — Poids : 180,0 g — d1 : 12 mm — d2 : 12 mm — Délai de livraison : 10 jours

Caractéristiques / spécifications techniques

• Matériau : Aluminium 7075-T6 (n° de matériau 3.4365)
• Construction : Couplage à double spirale avec moyeu de serrage
• Domaine d'application : Petite couplage pour couples faibles avec grand décalage radial
• Fonction : Transmission spielfreie, winkelsynchrone et compensation des désalignements d'arbres
• Alésages disponibles (d1 / d2) : 6 mm, 8 mm, 10 mm, 12 mm (selon exécution)
• Délai standard : env. 10 jours ouvrés à partir de l'usine (pour quantités jusqu'à 5 unités)
