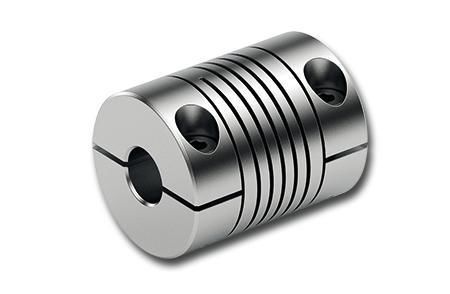

Accouplement flexible RBC … EWC-STE

pour générateurpour brocheavec encodeur

Accouplement à lame simple avec moyeu de serrage, acier inoxydable 17-4PH (numéro matériau 1.4542)

Le RBC … EWC-STE est un accouplement compact à lame simple conçu pour une utilisation industrielle universelle nécessitant une transmission angulaire synchrone et sans jeu, ainsi qu'un bon compromis pour le rattrapage des désalignements d'arbre. Fabriqué en acier inoxydable 17-4PH, il s'adresse aux applications à couple moyen et aux environnements demandant une résistance corrosive.

Caractéristiques principales

• Conception compacte à lame simple pour des installations peu encombrantes
• Transmission angulaire synchrone et sans jeu des mouvements de rotation
• Adapté aux plages de couples moyens
• Matériau : acier inoxydable 17-4PH (numéro matériau 1.4542)
• Compensation optimisée des désalignements axiaux, radiaux et angulaires

Applications typiques

• Encodeurs
• Tachogénérateurs
• Entraînements de broche et systèmes de mouvement de précision

Variantes disponibles (extrait de la table du webshop) — désignation produit / numéro d'article / poids / d1 [mm] / d2 [mm] / délai de livraison

• RBC 0015 EWC-STE-003.000-003.000 / 4417-115100-003.00 / 25,0 / d1=3 / d2=3 / 10 jours
• RBC 0015 EWC-STE-004.000-004.000 / 4417-115100-004.00 / 25,0 / d1=4 / d2=4 / 10 jours
• RBC 0015 EWC-STE-005.000-005.000 / 4417-115100-005.00 / 25,0 / d1=5 / d2=5 / 10 jours
• RBC 0020 EWC-STE-005.000-005.000 / 4417-120101-005.00 / 58,0 / d1=5 / d2=5 / 10 jours
• RBC 0020 EWC-STE-006.000-005.000 / 4417-120101-M20543 / 58,0 / d1=6 / d2=5 / 10 jours
• RBC 0025 EWC-STE-006.000-006.000 / 4417-125101-006.00 / 97,0 / d1=6 / d2=6 / 10 jours
• RBC 0025 EWC-STE-008.000-006.000 / 4417-125101-M20559 / 97,0 / d1=8 / d2=6 / 10 jours
• RBC 0025 EWC-STE-010.000-006.000 / 4417-125101-M20579 / 97,0 / d1=10 / d2=6 / 10 jours
• RBC 0030 EWC-STE-010.000-010.000 / 4417-130101-010.00 / 167,0 / d1=10 / d2=10 / 10 jours
• RBC 0030 EWC-STE-011.000-010.000 / 4417-130101-M20591 / 167,0 / d1=11 / d2=10 / 10 jours
• RBC 0030 EWC-STE-012.000-010.000 / 4417-130101-M20598 / 167,0 / d1=12 / d2=10 / 10 jours (certaines tailles : sur demande)

Téléchargements disponibles / ressources complémentaires

• Fiche technique (datasheet : RBC … EWC-STE)
• Modèle 3D CAO (page modèles CAO)
• Mode d'emploi et instructions de montage (RBC … EWS/EWC/DWC/FKC)
• Catalogue : Beam Couplings

Caractéristiques techniques

• Matériau : acier inoxydable 17-4PH (numéro matériau 1.4542)
• Type : accouplement à lame simple avec moyeu de serrage (série EWC-STE)
• Fonction : transmission de couple synchrone et sans jeu
• Compensation : rattrapage optimisé des désalignements axiaux, radiaux et angulaires
• Plage de couples typique : couples moyens (voir variantes pour données précises)
• Délai de livraison indicatif : 10 jours ouvrables pour de nombreuses tailles standards ; certaines tailles sur demande
• Documentation disponible : fiche technique, notice de montage et d'utilisation, modèles CAO, catalogue
