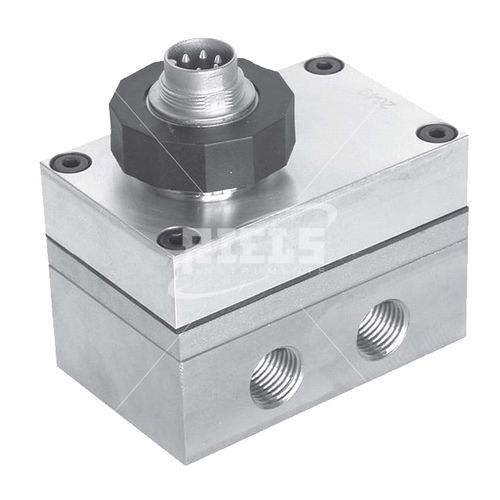

Transmetteur de pression absolue PD39X

différentielleà membraneRS-485

Plage de mesure jusqu'à 300 bar Signal de sortie 4÷20 - 0÷10V Précision ± 0,05% FS Raccord de process 2 pour filetage latéral ¼" GF Matériaux acier AISI 316L Température 100°C Dans les applications où la pression différentielle est supérieure à 5 % par rapport à la plage maximale de la pression standard, la mesure de la pression différentielle à l'aide de deux capteurs de pression absolue présente des avantages majeurs par rapport aux méthodes classiques de mesure de la pression différentielle. Les transmetteurs de pression différentielle de la série PD39X ne mesurent pas directement la pression différentielle mais utilisent deux capteurs de pression absolue pour détecter la mesure de manière indirecte. Cette pression différentielle, plus robuste par rapport à la surcharge déséquilibrée (unilatérale), réduit les coûts. Chaque côté de la pression a deux attaques de raccord, de sorte que le PD39X peut être utilisé facilement dans les lignes de pression. De cette façon, il est également possible de mesurer la pression différentielle de manière exacte si le rapport pression standard / pression différentielle est élevé. Toutes les erreurs reproductibles du capteur de pression (la non-linéarité et les dépendances de la température) sont entièrement éliminées grâce à des erreurs mathématiques de compensation. Les signaux du capteur sont mesurés avec un convertisseur A / D 16 bits, de sorte que vous pouvez mesurer les différents champs de pression standard avec une précision de 0,05% FS sur l'ensemble du champ de pression et de température. INTERFACE NUMÉRIQUE Les émetteurs sont équipés d'une interface RS485 semi-duplex à deux fils, compatible avec le système de bus, qui est modelé sur le "MODBUS RTU". Le Riels propose des convertisseurs vers l'interface RS232 ou USB à utiliser à cette fin. Le programme READ30/PROG30 et le protocole sont disponibles gratuitement.
