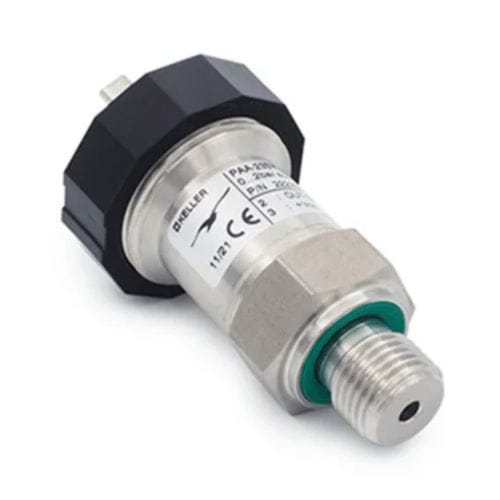

Transmetteur de pression relative 23SY
absoluepiézorésistif4-20 mA

transmetteur de pression relative
transmetteur de pression relative
transmetteur de pression relative
transmetteur de pression relative
transmetteur de pression relative
transmetteur de pression relative
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de pression
relative, absolue
Technologie
piézorésistif
Sortie
4-20 mA, 0-10 V, sortie de courant, sortie de tension, RS-232
Connexion électrique
connecteur M12
Tension d'alimentation
DC
Montage
fileté, à membrane affleurante
Fluide
pour gaz, pour liquides
Matériau
en acier inoxydable, en acier
Niveau de protection
à sécurité intrinsèque, ATEX, IP65, IP67, IP68, IP66, IP54
Application
pour traitement d'eau, de process, pour OEM, pour l'industrie agroalimentaire, pour l'industrie pétrochimique, pour applications ferroviaires, pour applications pharmaceutiques, pour moteur, pour chaudière, pour la plasturgie, pour circuit frigorifique, pour salle blanche
Autres caractéristiques
compact, de précision, CE, OEM, à temps de réponse rapide, entièrement soudé, économique, rempli d'huile de silicone, avec séparateur à membrane
Plage de pression

Max: 1 000 bar
(14 503,77 psi)

Min: 0 bar
(0 psi)

Précision

0,25 %

Température de process

Max: 100 °C
(212 °F)

Min: -40 °C
(-40 °F)

Description

Les transmetteurs de pression de la ligne 23SY ont une erreur de température très faible. Ce résultat est obtenu grâce à un circuit supplémentaire comprenant un capteur de température qui divise la plage de température en champs d'une largeur de 1,5 kelvin (K). Pour chaque champ, les valeurs de compensation pour le zéro TK et le gain TK sont calculées sur la base d'un modèle mathématique et programmées dans le circuit supplémentaire. La série 23SY se caractérise par une robustesse exceptionnelle contre les champs électromagnétiques. Les valeurs limites de la norme CE pour les champs guidés et sablés sont inférieures au facteur 10. CARACTÉRISTIQUES DU PRODUIT Principe de mesure - Pression Informations mesurées - Pression Type de détection - Mesure en continu Type de mesure - Avec contact Type de capteur - Capteur piézorésistif au silicium Propriétés du fluide - Agressif DÉTAILS DES ENTRÉES ET SORTIES DE SIGNAL Toutes les sorties de signal disponibles - 4...20 mA, 0...10 Vdc, 0...5 Vdc, 0,5...4,5 Vdc DONNÉES ÉLECTRIQUES Type de tension - 24 Vdc Protection contre l'inversion de polarité - Non Degré de protection - IP65 Consommation de courant maximale - 0,02 A Résistance d'isolation - >10 MΩ@300 V Tension de fonctionnement - 8...32 Vdc (13...32 Vdc pour une sortie 0...10 Vdc) DONNÉES MÉCANIQUES Matériaux en contact avec le fluide mesuré - AISI 316L (1,4404) - Acier inoxydable Matériaux des joints - FKM (VITON®) - Copolymère de fluorure de vivilidène Matériau de la membrane - AISI 316L (1,4404) - Acier inoxydable Remplissage d'huile - Huile de silicone Matériau du corps - AISI 316L (1,4404) - Acier inoxydable Matériau du boîtier - AISI 316L (1,4404) - Acier inoxydable DONNÉES DE PERFORMANCE Temps d'initialisation - 5 ms Temps de réponse - 5 ms Cycles de mesure - > 10 millions de cycles, 0... 100% pleine échelle à 25 ° C. Précision - ±0,25 % de la pleine échelle

---
