Doseur à perte de poids pour produits en vrac 920i® FlexWeigh

pondéralgravimétriquepour applications industrielles

Présentation

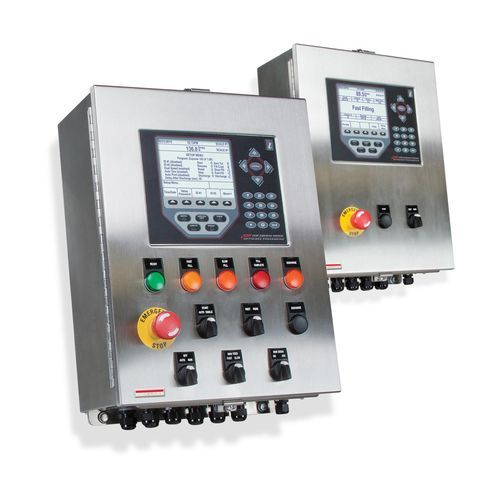

• La peseuse en vrac 920i® FlexWeigh Systems est un coffret de commande mural en acier inoxydable pour applications de pesage en vrac.
• Comprend les programmes applicatifs 107 (Expédition), 108 (Réception), 109 (Expéd./Récept.), 111 (Remplisseur alterné) et 112 (Remplisseur alterné avec vidange).
• Commandes en façade : Arrêt d'urgence, Démarrer/Reprendre, Fin de cycle ; interrupteur Expéd./Récept. sur 109. Softkeys pour présélections, ID1 et ID2.
• Prend en charge le flux de poids cumulatif, le contrôle des séquences de remplissage/vidage et la surveillance des trappes.
• Fonctions de surveillance : vérification imprimante en ligne, surveillance du surremplissage des trémies de pesée et de compensation, journal d'audit transmis.
• E/S : carte E/S numérique, rack de relais et sorties relais SSR.

Options

• Témoins lumineux pour indication d'erreur.
• Interrupteurs de dérivation manuelle.

Homologations / Avertissements

• NTEP.
• UL Listed.
• AVERTISSEMENT : Cancer et troubles de la reproduction California Proposition 65.

Descriptions spécifiques au mode

• 107 Shipping Bulkweigher : Conçu pour le mode expédition de base ; la balance est chargée puis vidée de manière répétée jusqu'à ce que le poids cumulé atteigne la cible.
• 108 Receiving Bulkweigher : Conçu pour le mode réception de base ; la balance est chargée puis vidée jusqu'à cessation d'arrivée du produit. L'opérateur termine le cycle avec le bouton Fin de cycle.
• 109 Ship/Receive Bulkweigher : Permet de sélectionner le mode expédition ou réception via un interrupteur à clé verrouillable à trois positions.
• 111 Flip Flop Filler : Remplit séquentiellement deux balances jusqu'au poids cible ; pendant le remplissage d'une balance, l'autre peut être préparée.
• 112 Flip Flop Filler with Discharge : Similaire au 111, avec vidange indépendante ou manuelle de la seconde balance.

Commutateurs / Sorties / Entrées standard (résumé)
-- Commutateurs standard (colonnes : Fonction | 107 | 108 | 109)
Arrêt d'urgence (mushroom) | X | X | X
Démarrer/Reprendre | X | X | X
Fin de cycle | X | X | X
Expéd./Récept. | - | - | X

-- Entrées standard (colonnes : Entrée | 107 | 108 | 109)
Trappe de remplissage fermée | X | X | X
Trappe de vidange fermée | X | X | X
Trémie de compensation non pleine | X | X | X
Trémie de pesée non pleine | X | X | X
Imprimante en ligne | X | X | X

-- Sorties standard (colonnes : Sortie | 107 | 108 | 109)
Alarme cycle lent | OPT | OPT | OPT
Alarme trappe | OPT | OPT | OPT
Alarme surremplissage balance | OPT | OPT | OPT
Alarme faible trémie de compensation | OPT | OPT | OPT
Alarme imprimante | OPT | OPT | OPT
Ouvrir trappe de remplissage | X | X | X
Ouvrir trappe de vidange | X | X | X

Commutateurs optionnels (résumé)
-- Commutateurs optionnels (colonnes : Interrupteur | Type | 107 | 108 | 109)
Manuel/Off/Auto | Sélecteur à clé 3 positions | X | X | X
Man Fill On/-/Jog | Maintenu/Off/Retour par ressort | - | X | X
Man Disch On/-/Jog | Maintenu/Off/Retour par ressort | - | X | X
Discharge | - | X | - | -

Caractéristiques techniques

• Coffret : boîtier mural en acier inoxydable.
• Programmes applicatifs : 107 (Expédition), 108 (Réception), 109 (Expéd./Récept.), 111 (Remplisseur alterné), 112 (Remplisseur alterné avec vidange).
• Commandes en façade : Arrêt d'urgence, Démarrer/Reprendre, Fin de cycle, Expéd./Récept. (109 uniquement) ; softkeys pour présélections, ID1 et ID2.
• E/S : carte E/S numérique ; rack de relais et sorties relais SSR.
• Surveillance : surveillance des trappes de remplissage/vidange ; surremplissage des trémies de pesée et de compensation ; vérification imprimante en ligne ; journal d'audit transmis.
• Modes d'opération : flux de poids cumulatif ; contrôle des séquences de remplissage et de vidange.
• Fonctionnalités optionnelles : témoins lumineux d'erreur ; interrupteurs de dérivation manuelle ; plusieurs alarmes et types d'interrupteurs optionnels comme listé.
• Homologations : NTEP, UL Listed.
