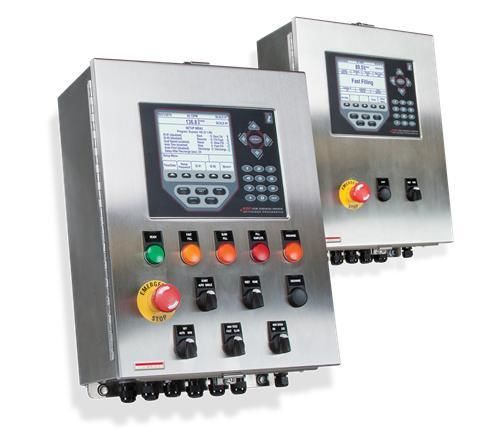

Indicateur/contrôleur de pesage batch 920i® FlexWeigh

numériqueen acier inoxydableà relais

Présentation
Les systèmes 920i® FlexWeigh, pré‑ingénierés et testés en usine, associent l'indicateur 920i au panneau de contrôle FlexWeigh pour proposer des solutions clés en main de pesage pour remplissage de contenants, dosage en perte de poids et pesée par lots multi‑ingrédients. Les systèmes sont livrés complets et prêts à peser.

Caractéristiques principales

• Boîtier mural en acier inoxydable (NEMA Type 4X)
• Commandes en face avant : arrêt d'urgence (E‑Stop), Reset/Resume, Start
• Indicateur 920i avec touches programmables pour presets, CN#, ID#, formule#, totaux
• Registres cumulés de sous‑totaux et totaux avec piste d'audit transmise
• Carte E/S numérique ; rack de relais et sorties SSR
• Modèles préprogrammés 101, 102, 103, 104, 201, 202 testés en usine pour un déploiement rapide

Description des systèmes
101 Remplisseur de base

• Placer un contenant vide sur la balance ; le système remplit jusqu'à un poids brut prédéfini ; retirer le contenant et répéter le cycle.

102 Remplissage automatique, déchargement automatique

• Placer un contenant vide sous la balance ; le système remplit jusqu'au poids prédéfini puis décharge automatiquement le produit dans le contenant ; fonctionnement continu pour les contenants suivants.

103 Remplisseur en perte de poids

• Distribue des quantités nettes prédéfinies depuis un réservoir pesé jusqu'à atteindre un niveau bas ou un seuil de poids brut, puis réapprovisionne le réservoir au niveau haut.

104 Remplisseur en perte de poids (réapprovisionnement/reprise de cycle)

• Les réservoirs d'alimentation posés sur la balance sont distribués jusqu'à vidange ; si un réservoir se vide en cours de cycle, le cycle se met en pause et reprend lorsque le réservoir est remplacé, poursuivant la distribution au point d'arrêt.

201 Batching 4 ingrédients double vitesse ou 8 ingrédients vitesse unique

• Placer un contenant vide sur la balance ; le système remplit plusieurs ingrédients en séquence selon les poids de formule prédéfinis ; retirer le contenant et répéter pour la série suivante.

202 Batching 4 ingrédients double vitesse ou 8 ingrédients vitesse unique avec décharge

• Remplir un réservoir ou une trémie avec plusieurs ingrédients en séquence puis vider le lot combiné dans un récipient placé en dessous.

Commutateurs et sorties standard (récapitulatif)

• Commutateurs standard présents sur tous les modèles : E‑Stop, Reset/Resume, Start.
• Commutateur/sortie de décharge : disponible sur les modèles 102 et 202.
• Sorties standard : remplissage rapide et lent disponibles sur tous les modèles ; Fill complete, tolérance zéro, refill et autres signaux sont dépendants du modèle (voir la description des systèmes pour l'applicabilité).

Commutateurs optionnels

• Options de commutateurs en face avant disponibles (Manuel/Off/Auto, sélection manuelle d'ingrédient, bouton poussoir Fill/Discharge/Dispense/Refill, Maintenu/Off/Retour par ressort, alimentation manuelle, Jog, etc.) pour s'adapter aux besoins du process.

Voyants optionnels en face avant

• Exemples : Ready — Vert (réf. 121051) — utilisé sur 101, 103, 202 ; Fill Complete — Rouge (réf. 121052) — utilisé sur 101, 103, 201, 202 ; Filling — Ambre (réf. 121053) ; Discharging — Bleu (réf. 121056) ; Dispensing — Ambre (réf. 121059) ; Refilling — Bleu (réf. 121063) ; Low Supply — Rouge (réf. 121065) ; Fill Time Alarm — Rouge (réf. 121066). Plusieurs configurations de lampes/lettres disponibles par système.

Homologations / Remarques

• Liste UL disponible ; documents d'homologation fournis sur demande.
• Systèmes conçus pour une alimentation de commande 120 VAC. Contacter les ventes pour des options 220 VAC ou alimentation DC.

Caractéristiques techniques

• Famille de produits : 920i® FlexWeigh Filler/Batcher Systems — modèles pré‑ingénierés 101, 102, 103, 104, 201, 202
• Construction : boîtiers muraux en acier inoxydable, NEMA Type 4X
• Interface utilisateur : indicateur 920i avec touches pour presets, CN#, ID#, formule#, totaux
• Contrôles : E‑Stop, Reset/Resume, Start en face avant ; options de commutateurs supplémentaires
• E/S : carte E/S numérique ; rack de relais et sorties SSR ; multiples signaux standard et optionnels pour remplissage rapide/lent, décharge, réapprovisionnement, tolérance zéro, cycle lent, etc.
• Modes fonctionnels : remplissage de base, remplissage/décharge automatique, modes perte de poids (avec réapprovisionnement/reprise), modes batching multi‑ingrédients (double ou unique vitesse)
• Registres et rapports : registres cumulés de sous‑totaux et totaux ; capacité de piste d'audit transmise
• Alimentation : conçu pour 120 VAC (consulter l'usine pour d'autres tensions de commande)
• Livraison : testé et préprogrammée en usine ; livré complet et prêt à peser
