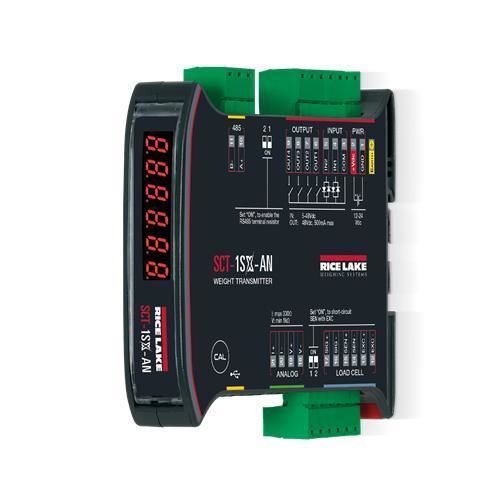

Transmetteur de pesage avec interface série SCT-1SX

avec interface Ethernetnumériquesérie

Présentation

• Diagnostics en temps réel de l'état des cellules de charge et alertes de défaut
• Port micro-USB pour programmation et communication
• Bus de terrain intégré et serveur Web pour configuration, diagnostics et sauvegarde distante via Ethernet
• Traitement jusqu'à 4 800 mesures/s pour un filtrage de poids précis
• Taux de mise à jour sur bus de terrain jusqu'à 120 mises à jour/s; mises à jour série jusqu'à 1600 Hz
• Nouveau circuit d'alimentation prenant en charge jusqu'à 16 × 350 Ω pour une meilleure stabilité de pesage
• Protections contre surcharge, inversion de polarité et courts-circuits adaptées aux environnements industriels
• Modbus RTU intégré sur toutes les versions (taux de mise à jour élevés)
• Multiples méthodes d'étalonnage : théorique (mV/V), poids échantillon, serveur Web ou logiciel xSpeed; compatible Rice Lake Tools

Logiciel optionnel xSpeed

• Personnalisation du filtre de pesage pour optimiser vitesse et précision en applications statiques et dynamiques
• Analyse graphique du pesage pour détecter perturbations mécaniques et vibrations
• Fonction oscilloscope pour diagnostic et optimisation du filtre

Résumé produit
Le SCT-1SX est un transmetteur de masse numérique conçu pour l'automatisation industrielle et les systèmes de contrôle. Il fournit des conversions en millisecondes et une résolution élevée pour un pesage précis, alimente jusqu'à 16 cellules de charge et propose de multiples E/S et options de communication pour l'intégration aux automates et réseaux de contrôle. Les outils de diagnostic intégrés, les protocoles de terrain et l'interface Web facilitent la mise en service, la supervision et la maintenance distante.

Spécifications SCT-1SX (récapitulatif)

• Alimentation : 12 à 24 VDC, 5 W
• Consommation : 70 mA min à 100 mA max
• Tension d'excitation : 5 V, 250 mA — supporte jusqu'à 16 × 350 Ω
• Plage d'entrée analogique : ±39 mV
• Sensibilité analogique : 0,01 µV/d (haute résolution) ; 0,3 µV/e (legal-for-trade)
• Taux A/N : jusqu'à 4800 Hz
• Résolution : interne 1 500 000 counts ; affichage 800 000 ; légal jusqu'à 10 000 e (ou multi-field 2 × 3 000 e)
• E/S numériques : 2 entrées paramétrables (12–24 VDC) ; 4 sorties paramétrables (150 mA, 48 VAC / 150 mA, 60 VDC)
• Communications : RS-485, RS-232, micro-USB ; bus de terrain jusqu'à 120 Hz ; série jusqu'à 1600 Hz
• Sortie analogique (option) : OPTO isolée 16 bits ; courant 0–20 mA / 4–20 mA (max 350 Ω) ; tension 0–5 V / 0–10 V (min 10 kΩ)
• Affichage : LED rouge 6 chiffres (8 mm) ; touches : panneau membrane 5 touches (Zero, Tare, Mode, Print, C)
• Dimensions : 120 × 23 × 112 mm (4,72 × 0,9 × 4,0 in)
• Température : fonctionnement -20 °C à 60 °C ; certifié -10 °C à 40 °C
• Humidité : 85 % sans condensation ; Boîtier : ABS
• Garantie : garantie limitée d'un an ; Homologations : CE-M EN 45501 ; EMC 2014/30/UE ; LVD 2014/35/UE ; RoHS 2011/65/UE ; OIML R61 - MID ; OIML R76

Spécifications techniques

• Alimentation : 12–24 VDC, 5 W ; consommation 70–100 mA
• Excitation : 5 V, 250 mA (supporte 16 × 350 Ω)
• Plage d'entrée : ±39 mV ; sensibilité : 0,01 µV/d (0,3 µV/e légal)
• Taux A/N : jusqu'à 4800 Hz ; résolution interne 1 500 000 counts
• E/S & communications : 2 entrées, 4 sorties, RS-485, RS-232, micro-USB, bus de terrain, Modbus RTU
• Sortie analogique optionnelle (OPTO isolée 16 bits) : options courant/tension
• Indicateurs : Net, centre zéro, stabilité ; Affichage : LED 6 chiffres
• Dimensions & environnement : 120 × 23 × 112 mm ; -20 °C à 60 °C fonctionnement ; 85 % HR non cond.
