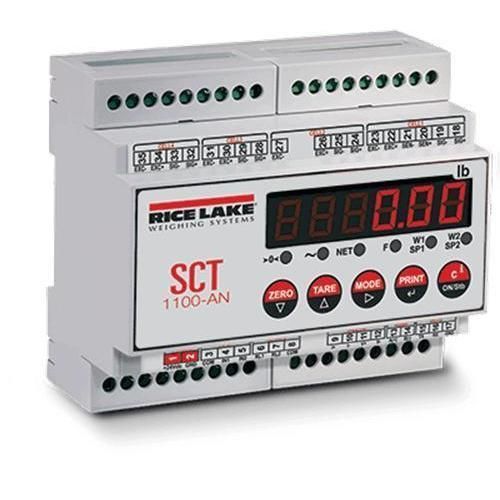

Transmetteur pour capteur de force analogique SCT-1100

numérique

Présentation
Le SCT-1100 est un transmetteur de conditionnement de signal compact pour jusqu'à quatre entrées de cellules de charge. Il peut fonctionner en modes quatre voies indépendantes ou dépendantes pour fournir des lectures directes du poids net, brut et tare pour des applications de pesage industrielles. Le montage sur rail DIN et l'afficheur LED rouge le rendent adapté aux armoires de commande et boîtiers machines.

Caractéristiques principales

• Prend en charge jusqu'à quatre balances indépendantes ou quatre entrées de cellules de charge
• Menu rapide pour étalonnage réel et théorique
• Afficheur LED rouge six chiffres (10 mm)
• Montage sur rail DIN, boîtier NEMA Type 4
• Paramètres d'étalonnage et configuration réglables depuis le clavier
• Étalonnage par points de linéarisation
• Lecture net, brut et tare ; remise à zéro, tare semi-automatique et prédéfinie ; commutation de balance ; seuils de sortie configurables
• Diagnostics via port série, affichage de messages, impression ; réglage APW en mode comptage ; entrée numérique pour commande clavier
• Protocoles Modbus RTU ou ASCII sélectionnables sur les ports série
• Configuration avec le logiciel Rice Lake Tools

Homologations / Certifications

• NTEP 20-046
• Measurement Canada AM-6165C
• OIML R76/2006-A-GB1-19.17
• Marquage UKCA
• cULus Listed

Caractéristiques techniques

• Alimentation : 12/24 VDC
• Consommation : 70 mA min à 100 mA max
• Tension d'excitation : 5 VDC, 120 mA (compatible 8 × 350 Ω cellules de charge)
• Plage d'entrée analogique : ±39 mV
• Sensibilité d'entrée : 0,3 μV/division minimum
• Convertisseur A/D : 4 canaux 24 bits sigma‑delta, jusqu'à 200 conv./sec auto
• Résolution : Interne 1 500 000 comptes ; Affichage 800 000
• E/S numériques : Deux entrées 12/24 VDC ; Deux sorties 150 mA (48 VAC / 60 VDC)
• Ports série : (1) RS-485 et (1) RS-232 ; Modbus RTU ou ASCII sélectionnables/bidirectionnels
• Sortie analogique (option) : Opto‑isolée 16 bits ; 0–20 mA, 4–20 mA (max 350 Ω) ; 0–5 VDC, 0–10 VDC (min 10 kΩ)
• Signalisation : Net, centre de zéro, stabilité
• Boutons : Pavé membrane 5 touches (Zero, Tare, Mode, Print, C)
• Dimensions (L×l×H) : 106 × 90 × 58 mm (4.17 × 3.54 × 2.28 in)
• Température de fonctionnement : −15 °C à 40 °C (5 °F à 104 °F)
• Humidité : 85% sans condensation
• Boîtier/Matière : NEMA Type 4, plastique ; couvercle transparent avec six presse‑étoupes PG9
• Garantie : Garantie limitée d'un an
