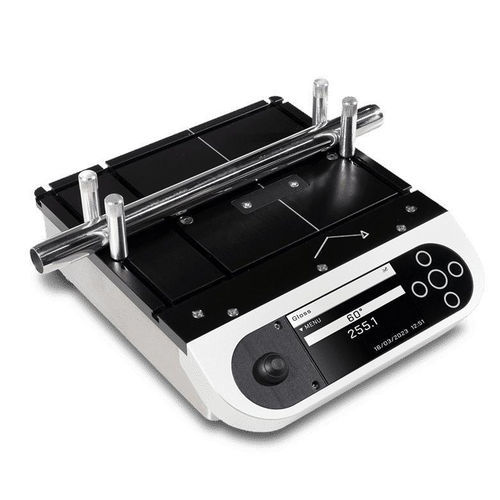

Brillancemètre monoangle Novo-Curve 4

petit orificeavec transmission de donnéesà large spectre

Description courte

• Brillancemètre de table mesurant à 60°
• Adapté aux surfaces courbes, cylindriques et plates de petite taille
• Point de mesure réduit (2 mm × 2 mm) pour des lectures précises
• Adaptateurs et gabarits personnalisés disponibles
• Livré avec étalon calibré ISO 17025 (UKAS)

Présentation
Fabriqué depuis 1997, le Novo-Curve 4 est conçu pour mesurer le brillant de pièces courbes, cylindriques et de petites dimensions inaccessibles aux appareils portables standard. Une optique spécifique à 60° et un petit point de mesure permettent des mesures précises sur des formes irrégulières. Des options de gabarit modulaires améliorent la répétabilité pour les géométries complexes.

Avantages

• Mesure précise des surfaces petites, courbes ou irrégulières
• Positionnement reproductible grâce aux plots de gabarit ou adaptateurs sur mesure
• Fonctionnement mains libres avec pédale optionnelle
• Analyse statistique embarquée et rapports de tendance
• Transfert direct des données vers PC pour intégration QC

Conseils de mesure
Utiliser le mode lecture continue (Constant Read) pour localiser le pic de brillance sur les échantillons courbes. Employer la platine encastrée, les plots ajustables ou des adaptateurs sur mesure pour assurer un positionnement reproductible des petites pièces. Calibrer avec un étalon proche de la finition de l'échantillon (mat à miroir) pour une précision optimale.

Autres options de mesure (comparaison)
Pour des niveaux de brillance très bas ou très élevés ou pour des paramètres supplémentaires (DOI/haze), consulter les instruments alternatifs de la gamme offrant une résolution ou des métriques complémentaires.

Caractéristiques

• Optique de mesure 60°
• Point de mesure 2 mm × 2 mm
• Écran couleur avec luminosité réglable
• Interface tactile 5 boutons ; mesure via bouton ou pédale optionnelle
• Support de calibration intégré avec détection automatique de la tuile
• Mesures rapides en lots avec noms de lots personnalisables
• Analyse statistique embarquée (max, min, moyenne, écart-type)
• Mémoire : 8 Mo (env. 2 000 lectures)
• Transfert de données : USB (appareil reconnu comme lecteur ; export CSV)
• Logiciel compatible : Novo-Gloss Multi Gauge pour analyses étendues (PDF/Excel/CSV)

Accessoires fournis

• Étalon de calibration certifié ISO 17025 avec coffret de protection
• Bloc d'alimentation
• Câble de données USB
• Chiffon de nettoyage pour tuile

Accessoires optionnels

• 4 × plots de positionnement
• Tuile de calibration de remplacement
• Étalo ns supplémentaires (mat à miroir)
• Gabarit de mesure pour cylindres Novo-Curve
• Gabarits sur mesure / adaptateurs imprimés en 3D
• Pédale pour mesure mains‑libres

Résumé 60° (brillance)

• Plage (GU) : 0–10 | 10–100 | 100–1000
• Répétabilité : 0,1 GU | 0,2 GU | 0,2 %
• Reproductibilité : 0,2 GU | 0,5 GU | 0,5 %
• Résolution : 0,1 GU (toutes plages)
• Point de mesure : 2 mm × 2 mm
• Normes : ISO 2813 / ASTM D523

Informations instrument (résumé)

• Alimentation : 110–120 V AC ou 220–240 V AC (bloc secteur externe 9 V DC)
• Aperture de mesure : Ø 4,5 mm
• Utilisation : Écran couleur, luminosité réglable, commandes tactiles
• Construction : Support de calibration intégré
• Transfert de données : USB (CSV) et émulation clavier pour import Excel
• Température de fonctionnement : 15–40 °C
• Humidité : Jusqu'à 85 % sans condensation

Dimensions & poids (résumé)

• Poids : 2,2 kg
• Poids emballé : 3,4 kg
• Dimensions (unité) : 70 mm × 190 mm × 230 mm (H × L × P)
• Dimensions emballé : 110 mm × 280 mm × 220 mm (H × L × P)

Codes de commande & identifiants

• Code produit (interne) : A1277-600
• Exemples d'accessoires : 4× plots B1277-602 ; étalon miroir B6000-101

Remarques
Des étalons de calibration du mat au miroir sont disponibles pour s'adapter aux finitions échantillon. Un étalon miroir est recommandé pour une meilleure reproductibilité sur les plages de brillance très élevées.

Spécifications techniques

• Angle de mesure : 60° (unités GU)
• Point de mesure : 2 mm × 2 mm
• Plage de mesure : 0–1000 GU (plages segmentées)
• Mémoire : 8 Mo (~2 000 lectures)
• Transfert de données : USB (export CSV)
• Affichage & interface : Écran couleur, interface 5 boutons
• Alimentation : Adaptateur 9 V DC externe (110–120 V ou 220–240 V)
• Conditions d'utilisation : 15–40 °C ; humidité jusqu'à 85 % sans condensation
• Poids & dimensions : voir résumé ci‑dessus
• Code douanier : 9027 5000
