Brillancemètre Haze

DOImonoangleavec transmission de données

Aperçu

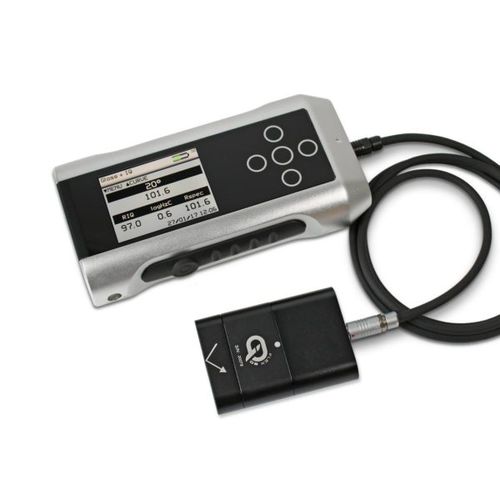

Le Rhopoint IQ Flex 20 est un appareil portable qui quantifie l'aspect de surface (brillance, nébulosité de réflectance et qualité d'image réfléchie) sur petites pièces, surfaces courbes ou zones difficiles d'accès. Il transpose la technologie IQ de Rhopoint aux cas où les glossmètres classiques ne peuvent atteindre l'angle de réflexion requis, tout en restant compatible avec les jeux de données IQ standards.

Principales capacités

• Mesures précises en géométrie 20°, adaptées aux finitions haute brillance sur surfaces petites et courbes.
• Sorties simultanées : brillance 20°, nébulosité de réflectance, Reflected Image Quality (RIQ) et Distinctness of Image (DOI).
• Détection automatique du pic réfléchi et ajustement virtuel du capteur pour substrats courbes ou texturés.
• Adaptateurs interchangeables magnétiques, tailles de spot réduites jusqu'à ~2 mm et gabarits 3D imprimés sur mesure pour un positionnement répétable.

Ce que mesure l'IQ Flex 20

• Brillance 20° (haute brillance)
• Nébulosité de réflectance
• Reflected Image Quality (RIQ)
• Distinctness of Image (DOI)
• Courbes goniophotométriques
• RSPEC (réflectance spéculaire maximale)

Technologie et méthode de mesure
L'appareil utilise une matrice linéaire haute résolution de 512 éléments pour profiler la lumière réfléchie sur une plage angulaire (~14°–27°). Le logiciel sélectionne les éléments correspondant aux tolérances angulaires 20° et calcule brillance et nébulosité. Pour les composants courbes ou texturés, l'instrument détecte le pic réfléchi et applique un alignement virtuel pour garantir la correspondance avec l'angle de brillance. Pour les revêtements métalliques ou très réfléchissants, une correction diffuse/réflectance évite la surestimation de la nébulosité due aux réflexions internes.

Adaptateurs interchangeables

• Plaques montées magnétiquement pour un positionnement répétable sur pièces irrégulières.
• Tailles de spot réduites (exemples : ~6 mm, ~4 mm, ~2 mm) pour les petites zones.
• Gabarits personnalisés imprimés en 3D disponibles à partir de modèles CAO pour géométries complexes.
• Adaptateurs pour surfaces convexes, concaves et à courbures multiples.

Interface utilisateur et fonctionnalités

• Écran couleur rotatif (paysage/portrait) avec affichages numériques et graphiques lisibles.
• Commandes tactiles et bouton de mesure unique pour une utilisation rapide.
• Séquences de mesure automatiques, noms et tailles de lots définissables par l'utilisateur, statistiques et graphiques embarqués.
• Calcul simultané rapide de tous les paramètres avec horodatage et export des résultats.

Applications
Conçu pour le contrôle qualité d'éléments sensibles à l'apparence : panneaux extérieurs et intérieurs automobiles, coques d'électronique grand public, petites pièces peintes ou polies en plastique et métal, surfaces de mobilier, pierres polies et autres composants courbes ou miniatures.

Caractéristiques techniques

• Modèle : IQ Flex 20
• Géométrie de mesure : nominale 20° (matrice couvrant env. 14°–27°)
• Paramètres mesurés : Brillance 20°, Nébulosité de réflectance, RIQ, DOI, courbes goniophotométriques, RSPEC
• Détecteur : matrice linéaire 512 éléments (haute résolution)
• Compensation de courbure : détection automatique du pic réfléchi et alignement virtuel
• Compensation de nébulosité : correction diffuse/réflectance pour pigments métalliques/spécialités
• Adaptateurs interchangeables : plaques magnétiques, tailles de spot réduites jusqu'à ~2 mm, gabarits 3D personnalisés
• Interface utilisateur : écran couleur rotatif, commandes tactiles
• Gestion de lots & rapports : lots définissables, statistiques et graphiques embarqués
