Capteur optique de lumière

pour détectionen lignemobile

Courte description

• Capteur inline basé sur caméra pour la mesure de l'apparence en transmission
• Quantifie la transparence avec des métriques corrélées à la perception humaine : Haze, ID Sharpness et ID Clarity
• Versions à courte et longue distance focale adaptées aux géométries de ligne de production

Présentation

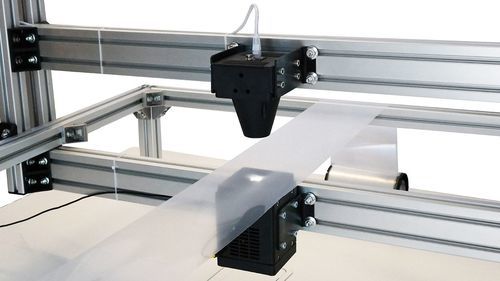

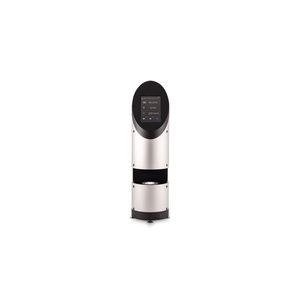

Le Rhopoint ID-Inline est un capteur inline basé sur caméra pour la mesure continue de l'apparence optique des matériaux transparents en feuilles et en 3D. Il utilise une grille de référence rétroéclairée et l'analyse d'image pour quantifier les variations de lumière transmise par l'échantillon. Les résultats sont cartographiés sur des métriques de perception humaine et peuvent être référencés à des échelles de clarté/brisures héritées si nécessaire.

Principales caractéristiques

• Mesure Haze, ID Sharpness et ID Clarity
• Rapport de Transmittance Visible (TID) pour quantifier la luminosité perçue à travers le matériau
• Deux options de distance focale : courte (séparation 45 mm) et longue (séparation 170 mm)
• Configurations pour montage inline ou postes d'inspection pour grandes feuilles et pièces 3D
• Caméra et éclairage scellé sans pièces mobiles pour réduire les risques de contamination
• Taux d'échantillonnage adapté à la surveillance continue (jusqu'à 3 mesures/seconde)
• Calibré en usine selon les références ASTM pour haze/clarity avec platine ASTM 8 mm
• Compatible avec le logiciel Rhopoint ID-L et client TCP/IP pour intégration process

Haze — perception / description (tableau)
Perception | Description
Pas de Haze | Contraste élevé ; couleurs vives ; bords nets
Haze moyen | Contraste réduit ; couleurs moins vives ; détails toujours nets
Haze élevé | Contraste faible ; couleurs ternes ; bords indistincts et perte de détails

Sharpness / Clarity — remarques

• ID Sharpness quantifie le détail/perception de netteté des objets vus à travers l'échantillon et offre une résolution supérieure aux mesures traditionnelles de clarté.
• ID Clarity fournit une valeur de type clarté compatible avec les appareils sphériques de clarté/haze lorsqu'on utilise l'adaptateur 8 mm pour interopérabilité avec les données historiques.
• La sharpness anisotrope (sharpness directionnelle) est mesurable (ID-L) pour détecter des textures ou défauts de traitement dépendants de la direction.

Logiciel & intégration

• Logiciel ID-L : connecte jusqu'à 5 capteurs ID pour collecter images, statistiques par lot et courbes de tendance.
• Client TCP/IP : intègre jusqu'à 10 unités ID-Inline aux systèmes de contrôle/processus ou SAP pour un échange de données à haut débit (jusqu'à ~10 mesures/seconde par capteur selon configuration).

Applications

• Production de films soufflés et cast (mesure en ligne ; capteur multi-point ou traversant)
• Plastiques en feuilles et verre (inline ou postes d'inspection sur mesure)
• Bouteilles plastiques (PET), étiquettes et barquettes où clarté et haze sont critiques
• Tubes, tuyaux et grandes pièces transparentes 3D (configurations de poste de mesure)
• Pare-brises automobiles, inspection de grandes feuilles et contrôle qualité industriel de la transparence

Méthode de mesure — résumé
L'instrument rétro-éclaire une grille de référence à fort contraste. La caméra quantifie les variations de lumière transmise et l'analyse d'image extrait les métriques Haze, ID Sharpness et ID Clarity, corrélées à la perception humaine et, le cas échéant, aux mesures ASTM de haze/clarity avec la platine 8 mm.

Caractéristiques techniques

• Brand: Rhopoint Instruments
• Modèle: Rhopoint ID-Inline
• Retailer item id (site): A3100-100
• Disponibilité: En stock
• Versions: Distance focale courte (45 mm); Distance focale longue (170 mm)
• Paramètres mesurés: Haze, ID Sharpness, ID Clarity, Transmittance visible (TID)
• Compatibilité: Équivalence ASTM D1003 pour clarity/haze avec platine ASTM 8 mm
• Logiciels: ID-L (jusqu'à 5 unités), client TCP/IP (jusqu'à 10 unités)
• Taux d'échantillonnage: Jusqu'à 3 mesures par seconde (échantillonnage inline typique)
• Éclairage: Grille de référence rétroéclairée scellée (sans pièces mobiles)
• Types d'échantillons typiques: Films plastiques (cast, soufflé), bouteilles PET, plastiques en feuilles, plaques de verre, tubes, grandes pièces transparentes 3D
• Calibrage: Calibré en usine selon normes ASTM pour correspondance quantitative
