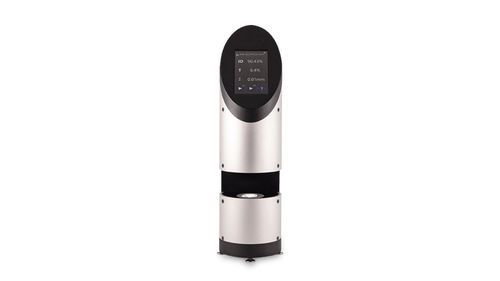

Hazemètre numérique Rhopoint ID

Vue d'ensemble
Le Rhopoint ID est un appareil d'analyse d'apparence en transmission par imagerie qui quantifie, en une seule mesure, les qualités de transparence des matériaux. Il mesure le voile (haze), la netteté et la clarté, et peut caractériser la wavy (ondulation) et le haze dépendant de la distance. L'instrument capture l'image d'un graticule de référence rétroéclairé à travers l'échantillon et utilise l'analyse d'image pour obtenir des paramètres corrélant étroitement avec la perception visuelle humaine. L'ID permet de mesurer de petites échantillons difficiles à analyser avec les appareils haze traditionnels et fournit des valeurs de haze équivalentes à ASTM D1003 à la demande.

Fonctions principales

• Quantification du voile (perte de contraste des objets vus)
• Mesure de la netteté (perte de détails perçus)
• Mesure de la clarté (échelle compatible avec les appareils de clarté traditionnels)
• Évaluation de la wavy / effets « orange-peel » (distorsion des bords)
• Mesure du haze dépendant de la distance (plage d'entrefer 0–40 mm)
• Rapporte la transmission visible

Avantages

• Évaluation quantitative complète de la transparence : voile, netteté, clarté
• Mesures corrélées à la perception visuelle incluant effets d'entrefer et anisotropie
• Mesure de haze équivalente à ASTM D1003 à la demande (avec la platine ASTM)
• Identification des défauts optiques locaux et des effets directionnels (anisotropie)
• Adapté aux films et plaques plastiques, verres, revêtements et liquides jusqu'à 35 mm d'épaisseur
• Coût inférieur par rapport à de nombreux instruments conventionnels
• Conception compacte et sans pièces mobiles pour une acquisition rapide (adapté au contrôle de processus ou QC)
• Logiciel intégré intuitif pour gestion des données et analyse d'image

Principe de fonctionnement
L'appareil rétroéclaire un graticule de référence haute précision qui sert d'objet observé. La lumière traverse le matériau testé et la caméra enregistre l'image résultante. L'analyse d'image quantifie les modifications du motif de transmission pour produire les paramètres de mesure (Voile, Netteté, Clarté, Ondulation, Haze dépendant de la distance).

Paramètres de mesure — détails

• Voile (Haze) — quantifie la perte de contraste pour les objets visualisés à travers un matériau ; valeurs compatibles avec ASTM D1003 lorsqu'on utilise la platine ASTM 8 mm
• Netteté — quantifie la perte de détails perçus ; résolution supérieure à la Clarté pour l'analyse détaillée
• Clarté — métrique à échelle compressée compatible avec les appareils traditionnels ; l'ID peut reproduire l'accord inter-instrument de clarté dans les tolérances commerciales usuelles
• Ondulation (W) — mesure la distorsion visible due à des structures de surface plus larges (0,1–2 mm), souvent qualifiée d'« orange-peel » ; rapportée comme écart-type de la déformation des bords (W) et composants directionnels WH / Wv
• Haze dépendant de la distance — quantifie la variation du haze en fonction de l'entrefer (0–40 mm), permettant d'adapter la performance du matériau aux distances d'application réelles

Applications / secteurs

• Emballage (films plastiques, emballages blister)
• Verre architectural et verres d'intimité
• Verre et plastiques en feuilles (films, bouteilles PET)
• Revêtements et liquides
• Toutes applications où la qualité de transparence, la visibilité du produit ou l'apparence de surface sont importantes

Pourquoi utiliser l'ID

• Fournit une caractérisation unique et complète des attributs d'apparence liés à la transparence
• Mesure des petits échantillons impossibles à analyser avec des hazemètres traditionnels
• Meilleure corrélation avec la perception client grâce à l'inclusion des effets de distance et directionnels
• Permet l'optimisation des processus, le contrôle qualité et la réduction des déchets en mesurant les conséquences optiques des changements de matériau ou de procédé

Caractéristiques techniques

• Paramètres mesurés : Voile (Haze), Netteté, Clarté, Ondulation (W, WH, Wv), Haze dépendant de la distance, Transmission visible
• Types d'échantillons : films & plaques plastiques, verres, revêtements, liquides (convient pour des épaisseurs jusqu'à 35 mm)
• Plage de mesure pour le haze dépendant de la distance : 0–40 mm
• Mesure de haze équivalente à ASTM D1003 à la demande (platine ASTM / compatibilité haze ASTM)
• Accord inter-instrument de clarté (exemples rapportés) : <0,4% C (SD) pour films commerciaux <1000 μm ; <0,5% C (SD) pour plastiques transparents plus épais jusqu'à ~6 mm

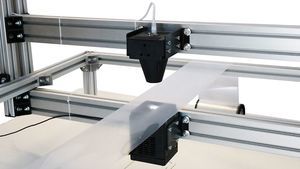

• Pas de pièces mobiles ; acquisition d'image rapide — adapté aux contrôles de processus (in-line) et QC
• Étalonnage usine selon standards ASTM le cas échéant
• Logiciel intégré d'analyse d'image avec options d'analyse de laboratoire (incluant analyse d'anisotropie / directionnalité pour la version ID-L)
• Capacité d'identifier des défauts optiques locaux et des textures directionnelles (effets anisotropes)
