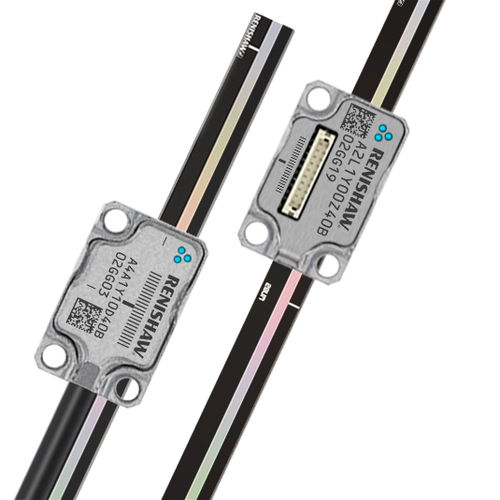

Codeur linéaire incrémental ATOM DX™ RCLC linear

optiquesans contactà sortie numérique

ATOM DX - Définition La série de codeur ATOM DX regroupe les plus petits codeurs optiques incrémentaux de Renishaw avec sortie numérique directement de la tête de lecture. Il donne des données de positionnement, assure une interpolation interne et comporte une optique de filtrage, le tout dans un boîtier miniature. Vous pouvez accéder à des informations détaillées par l'Outil de diagnostic avancé ADTi-100 et le logiciel ADT View pour effectuer des diagnostics sur site, rechercher des pannes et optimiser la configuration des codeurs même pour les applications les plus exigeantes. Le codeur ATOM DX offre aussi des résolutions pouvant descendre jusqu'à 2,5 nm ainsi qu'une vaste gamme de configurations. L'ATOM DX est décliné en versions câblée et sortie supérieure avec des options de règle à pas de 20 ou 40 µm. Règle RCLC - Définition La RCLC est une règle rigide en verre déclinée en longueurs de jusqu'à 130 mm avec des graduations incrémentales de 20 ou 40 µm. La RCLC a une précision totale de ±3 µm et comprend deux marques de référence : une au point médian de la règle, l'autre en fin de course. La sélection s'effectue par l'orientation de la tête de lecture par rapport à la règle. La RCLC se pose sur le substrat au moyen d'un ruban adhésif fixé au dos. Cet adhésif est étudié de manière à permettre une dilatation de la règle indépendante de celle du substrat.
