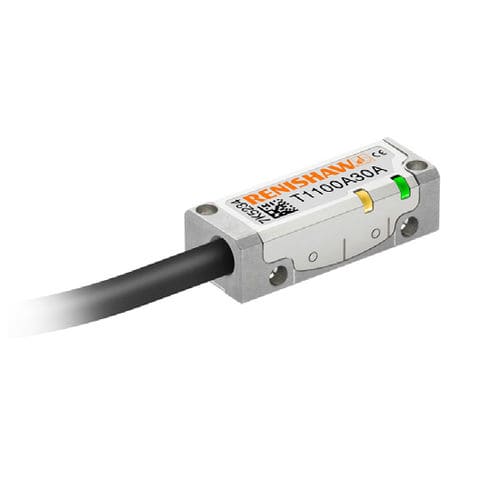

Codeur linéaire incrémental TONiC™ RTLC20
optiquesans contactanalogique

codeur linéaire incrémental
codeur linéaire incrémental
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
incrémental
Technologie
optique
Construction
sans contact
Signal de sortie
analogique, à sortie numérique
Autres caractéristiques
compact
Longueur

10 m
(32'09" )

Résolution

Max: 5 000 nm

Min: 1 nm

Description

TONiC - Définition TONiC est un système de codage super compact. Fonctionnant sans contact, il propose des vitesses de jusqu'à 10 m/s et, combiné à l'interface Ti, des résolutions maximales de 1 nm dans des applications tant linéaires que rotatives. Les systèmes TONiC sont rapides et faciles à installer. Ils offrent une ample gamme de tolérances et leur calibration s'effectue par simple pression d'un bouton. Le traitement de signal dynamique du TONiC améliore la stabilité du signal avec une erreur de subdivision ultra faible de (valeur type <±30 nm) pour obtenir des performances supérieures des asservissements. Qu’est-ce que la règle RTLC20 ? La RTLC20 est une règle flexible en acier inoxydable bas profil dotée d'une règle à pas de 20 µm et de la marque de référence IN-TRAC que le client peut sélectionner. Sa précision atteint ±5 µm/m et elle est disponible en longueurs jusqu’à 10 mètres. Deux options de montage sont proposées, toutes deux permettant une dilatation thermique indépendante et la commodité d’une règle flexible. On peut utiliser la RTLC20 avec le système révolutionnaire de chariot pour règle FASTRACK™. Ce système permet une pose rapide et facile d’un rail sans trous de fixation. Un intercalaire jetable est retiré et la règle souple est introduite dans la piste. La RTLC20-S est fixée sur le substrat au moyen d’un ruban adhésif fixé au dos. L’adhésif est formulé de manière à permettre une dilatation de la règle indépendante de celle du substrat. Pour achever l’installation, les deux types de règle sont fixés en un seul point pour donner une origine.
