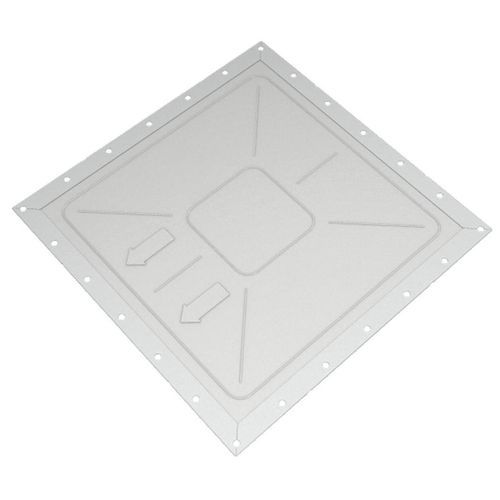

Dispositif de décharge d'explosion en saillie BESS.EGV

en acier inoxydable

Présentation
Le dispositif de rupture REMBE® BESS.EGV assure la protection des systèmes de stockage d'énergie par batterie (BESS). Il est disponible en plusieurs géométries avec des pressions d'éclatement modulables pour s'adapter aux différents designs de BESS.

Utilisation
Le BESS.EGV est conçu pour une installation en toiture des enceintes BESS. La pression d'éclatement standard est de 0,1 bar à 22 °C, mais elle peut être configurée jusqu'à 0,025 bar pour les applications sensibles.

Avantages

• Grande capacité de décharge avec ouverture totale grâce au faible poids surfacique.
• Stabilité accrue et ouverture rapide via une structure bionique intégrée.
• Large gamme de géométries EGV pour une adaptation optimale aux différentes configurations BESS.
• Installation rapide et indépendante du couple de serrage ; aucun contre‑cadre supplémentaire requis.
• Conception compacte avec joint et cadre intégrés pour gagner de l'espace.

Fonctionnement
En cas de déflagration, le disque s'ouvre sur des points de rupture prédéfinis, libérant la pression du BESS vers l'environnement et protégeant ainsi l'enceinte.

Données techniques — Paramètres produit
Pression d'éclatement standard (Pstat) : 25–500 mbar
Pression maximale d'exploitation autorisée : 50 % de la Pstat
Plage de température : –40 à +180 °C (–40 à +356 °F)
Matériau : Acier inoxydable
Matériau de la jointure : Joint en silicone conforme FDA
Tolérance : ±20 % à la pression standard
Couple de serrage recommandé pour vis M10 : 20 Nm

Applications / Secteurs

• Systèmes de stockage d'énergie par batterie (BESS)

Certifications

• Conforme aux exigences de la NFPA 68
• Certificat d'examen CE type ATEX no. FSA 04 ATEX 1538 X
• Équivalent SIL : SIL 4

Logiciel recommandé
VENT.iNG. | Calculs selon les normes EN et NFPA.

Caractéristiques / Spécifications techniques

• Modèle : BESS.EGV
• Plage de pression d'éclatement standard : 25–500 mbar (valeur standard souvent 0,1 bar à 22 °C ; personnalisable jusqu'à 0,025 bar)
• Pression maximale d'exploitation autorisée : 50 % de la Pstat
• Température d'utilisation : –40 à +180 °C (–40 à +356 °F)
• Matériau de construction : Acier inoxydable
• Joint : Joint en silicone conforme FDA
• Tolérance à la pression standard : ±20 %
• Couple de serrage recommandé (vis M10) : 20 Nm
• Avantages clés : grande capacité de décharge, structure bionique intégrée pour ouverture rapide, installation indépendante du couple de serrage, joint et cadre intégrés
