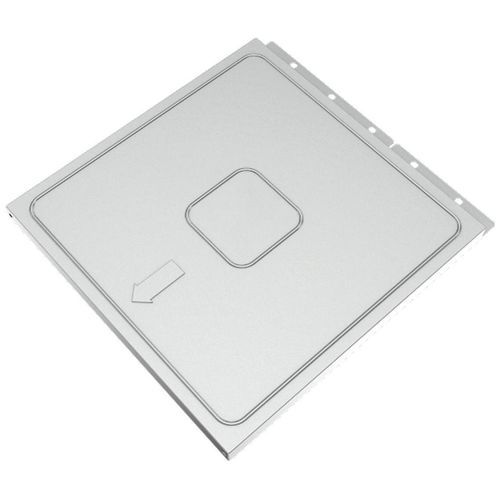

Panneau d’évents d'explosion BESS.IKLI-EGV

Description
BESS.IKLI-EGV fournit les performances éprouvées d'évent de déflagration EGV avec l'isolation positionnée à l'extérieur du panneau. Les propriétés de l'isolant peuvent être personnalisées pour s'adapter à tout concept de système de stockage d'énergie par batteries (BESS).

Utilisation
Conçu pour une installation sur le toit des unités BESS, l'appareil évacue les déflagrations vers le haut, vers une zone sûre. L'isolant est logé dans une cassette métallique montée sur le panneau d'évent. La pression d'éclatement standard est de 0,1 bar à 22 °C (71,6 °F) et peut être réduite à 0,025 bar pour certains concepts BESS.

Fonctionnement
En cas de déflagration, l'augmentation de pression provoque l'ouverture de l'évent au point de rupture défini, libérant la surpression du BESS vers l'extérieur.

Avantages

• Forte capacité d'évacuation et ouverture pleine section grâce au faible poids surfacique.
• Grande stabilité et rapidité d'ouverture via une structure bionique intégrée.
• Large gamme de géométries EGV pour une adaptation aux différentes configurations BESS.
• Installation rapide et facile : montage indépendant du couple, sans contre-cadre additionnel.
• Gain de place grâce à la guarniture et au cadre de serrage intégrés dans l'évent d'explosion.
• Options d'isolation extérieure flexibles.

Modèles
BESS.IKLI-EGV est un panneau d'évacuation pour toit avec isolation extérieure. Les variantes associées incluent BESS.EGV (évent de déflagration pour toit, économique) et BESS.EGV-IAF (panneau d'évacuation pour toit avec isolation intérieure).

Certifications

• Conforme aux exigences de la NFPA 68.
• Certificat d'examen CE-type ATEX n° FSA 04 ATEX 1538 X.
• Équivalent SIL : SIL 4.

Données techniques (tableau)
Pression d'éclatement P : 25–500 mbar
Pression de service maximale admissible : 50 % de Pstat
Plage de température : –40 à +180 °C (–40 à +356 °F)
Matériau : Acier inoxydable
Matériau de la garniture : Silicone conforme FDA
Tolérance : ±20 % à la pression d'éclatement standard
Couple recommandé pour vis M10 : 20 Nm
Isolation : Laine de roche
Classe de réaction au feu de l'isolant : Non combustible
Épaisseur d'isolant : 40–100 mm
Conductivité thermique de l'isolant : λ = 0,040 W/m·K

Applications / secteurs

• Systèmes de stockage d'énergie par batteries (BESS)

Caractéristiques / spécifications techniques

• Plage de pression d'éclatement : 25–500 mbar
• Pression de service maximale admissible : 50 % de la pression d'éclatement
• Plage de température de fonctionnement : –40 à +180 °C (–40 à +356 °F)
• Matériau de construction : Acier inoxydable
• Garniture : Silicone conforme FDA
• Tolérance sur la pression d'éclatement : ±20 % à la pression d'éclatement standard
• Couple recommandé pour vis M10 : 20 Nm
• Type d'isolation : Laine de roche (non combustible)
• Épaisseur d'isolant : 40–100 mm
• Conductivité thermique de l'isolant : 0,040 W/m·K
