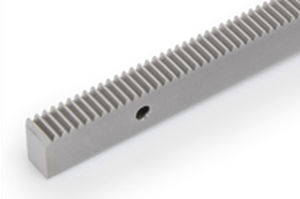

Crémaillère à denture droite R9 series

de précisionrectifiéelinéaire

Un système à crémaillère permet de transférer un mouvement rotatif en mouvement linéaire, avec toute la précision attendue d'un système à engrenages. Les crémaillères sont fabriquées en acier inoxydable trempé et rectifié ou en acier inoxydable rectifié et sont disponibles avec un choix de précisions, de pas et de longueurs, ainsi que la possibilité d'apporter des modifications telles que des plats, des tourillons ou des extrémités personnalisées. Des crémaillères taillées en acier inoxydable et en laiton sont également disponibles. Les pignons de crémaillère sont lisses ou anti-bourrelets, également disponibles avec un choix de précisions, de pas, de tailles d'alésage, de matériaux alternatifs et de revêtements. La crémaillère peut être utilisée à la fois pour la mesure et l'actionnement. En général, les plus petits pas (1 mm) conviennent à la mesure car le diamètre plus petit du pignon donne des résolutions linéaires plus élevées. Les pas plus grands (2 mm et 2,5 mm) permettent une plus grande capacité de charge. Pour la plupart des applications, la crémaillère peut être utilisée à la fois pour le retour d'information et pour l'actionnement ; cependant, dans les applications très précises, il est préférable d'utiliser une section non entraînée de la crémaillère pour le retour d'information. Les crémaillères taillées conviennent mieux aux applications d'actionnement légères où le coût est un facteur clé. Crémaillères rectangulaires de précision Crémaillère rectangulaire avec un pas circulaire de 1 mm à 2,5 mm et un module de 0,3 à 1,0, disponible dans des longueurs allant jusqu'à 500 mm. - Crémaillère de précision trempée - fabriquée en acier inoxydable de grade 316, trempée à 34-45 HRc Cliquez ici pour voir la page du catalogue. - Crémaillère douce taillée avec précision - fabriquée à partir d'acier inoxydable de grade 304
