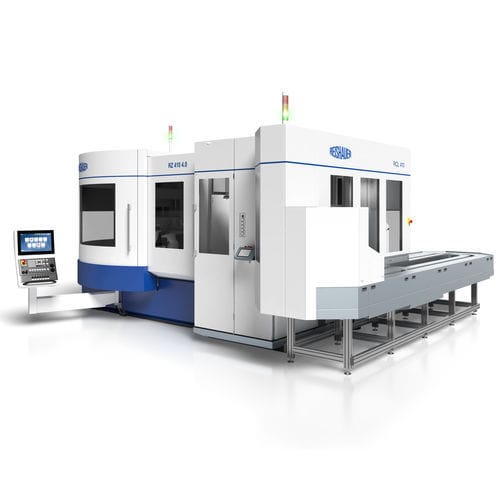

Système de chargement avec système de numérisation RCL 410

de pièces de travailrobotisésemi-automatique

Vue d'ensemble
Le système de chargement Reishauer RCL 410 se connecte aux rectifieuses universelles Reishauer de type RZ 410 et peut également être utilisé avec les machines RZ 550 et RZ 1000. Il est conçu pour un chargement rapide et des changements courts, adapté aux séries répétitives de petites et moyennes quantités.

Caractéristiques clés

• Compatibilité avec Reishauer RZ 410 (également adapté pour RZ 550 et RZ 1000)
• Options de pince simple et pince double (pince double sur demande ; disponibilité prévue vers T2 2026)
• Enseignement semi-automatique et intuitif des pièces pour une mise en service facilitée
• Temps de réglage courts grâce aux programmes de pièces stockables
• Changement d'outillage sans outils
• Emprise réduite : env. 12,5 m² avec stockage par bande standard
• Stockage par bande intégré avec possibilités d'extension
• Faible besoin de maintenance
• Swiss Made

Équipement standard

• Axe C : train d'engrenages planétaires, moteur synchrone, bras pivotant avec pince
• Axe Y : guidage linéaire, courroie crantée, train d'engrenages planétaires, moteur synchrone
• Axe Z : guidage linéaire, vis à billes, moteur synchrone
• Graissage central avec réservoir d'huile
• Stockeur par bande intégré
• Système périphérique : armoire électrique, carter, bac d'huile, éléments de nivellement
• Interfaces : ProfiNet et Multipol
• Maintenance à distance

Plage de travail

• Diamètre pièce max. : 410 mm
• Longueur d'arbre max. : 600 mm
• Pince : simple / double *
• Poids pièce max. : 1 x 50 kg / 2 x 25 kg
• Charge totale stockage par bande max. : 1000 kg
• Poids de la machine : 3100 kg
• Emprise : env. 12,5 m² avec stockage par bande standard

Commande CNC / Logiciel

• PLC : Siemens S7-1500
• HMI : Siemens SIMATIC HMI KTP 700 F

Options

• Centrifugeuse d'huile
• Détection de pièce par masques de contour
• Empilage de pièces
• Intégration de stockage par bande externe
• Intégration de systèmes tiers (robotique)
• Système caméra

Remarques
Toutes les spécifications techniques sont sujettes à modification.

Caractéristiques techniques

• Modèle : RCL 410
• Compatibilité : Reishauer RZ 410 (également adapté pour RZ 550 et RZ 1000)
• Diamètre pièce max. : 410 mm
• Longueur d'arbre max. : 600 mm
• Pince : simple / double (pince double sur demande)
• Poids pièce max. : 1 x 50 kg / 2 x 25 kg
• Charge totale stockage par bande max. : 1000 kg
• Poids machine : 3100 kg
• Emprise : env. 12,5 m² avec stockage par bande standard
• Axes : Axe C (train planétaire, moteur synchrone), Axe Y (guidage linéaire, courroie crantée, train planétaire, moteur synchrone), Axe Z (guidage linéaire, vis à billes, moteur synchrone)
• Graissage central avec réservoir d'huile
• Interfaces : ProfiNet et Multipol
• Maintenance à distance
• PLC : Siemens S7-1500 ; HMI : Siemens SIMATIC HMI KTP 700 F
• Options disponibles : centrifugeuse d'huile, détection de pièce par masques de contour, empilage, intégration stockage par bande externe, intégration systèmes tiers (robotique), système caméra
• Swiss Made ; programmes de pièces stockables ; enseignement semi-automatique des pièces ; changement sans outils ; faible maintenance
