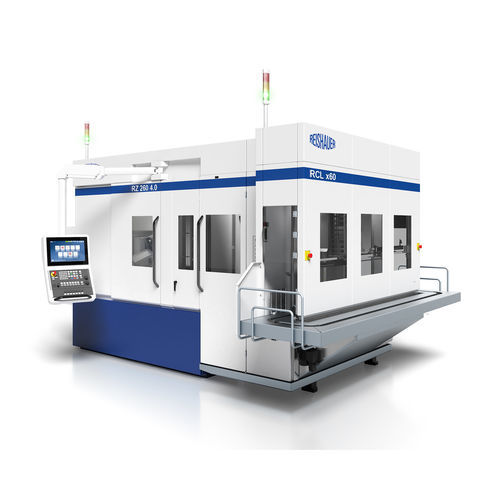

Système de chargement de pièces de travail RCL x60

semi-automatique

Détail
Le Reishauer RCL x60 est un système de chargement automatisé pour engrenages de type disque et arbre, conçu pour réduire les temps morts non productifs et s'adapter aux besoins de production via des options de configuration modulaires. Avec une empreinte minimale d'env. 6 m², le RCL x60 s'intègre aux rectifieuses d'engrenages Reishauer RZ x60 pour optimiser les flux d'usinage.

Points clés

• Connectivité avec les rectifieuses d'engrenages Reishauer RZ x60 4.0
• Configurations avec préhenseur simple ou double
• Apprentissage semi-automatique des pièces, intuitif
• Temps de réglage courts grâce aux programmes de pièces mémorisables
• Changement d'outillage totalement sans outil
• Emprise minimale (~6 m²) avec stockage standard sur bande
• Stockage sur bande intégré, extensions disponibles
• Faibles besoins de maintenance
• Fabrication suisse

Équipement standard

• Axe C : train d'engrenage planétaire, moteur synchrone, bras rotatif avec préhenseur
• Axe Y : guidage linéaire, courroie crantée, train d'engrenage planétaire, moteur synchrone
• Axe Z : guidage linéaire, vis à billes, moteur synchrone
• Lubrification centrale avec réservoir d'huile
• Stockage sur bande intégré
• Système périphérique : armoire électrique, capotage, bac à huile, éléments de nivellement
• Interfaces : communication ProfiNet et Multipol
• Maintenance à distance

Plage de travail

• Diamètre maxi pièce : 260 mm
• Longueur maxi arbre : 400 mm
• Préhenseur : simple / double
• Masse maxi pièce : 1 x 20 kg ou 2 x 20 kg
• Charge totale stockage bande (max.) : 380 kg
• Poids machine : 2500 kg

Commande CNC / Logiciel

• PLC : Siemens S7-1500
• HMI : Siemens SIMATIC KTP 700 F

Options

• Centrifugeuse d'huile
• Station NOK / SPC configurable jusqu'à six positions
• Détection de pièce par masques de contour
• Empilage de pièces
• Intégration de stockage sur bande externe
• Intégration de systèmes tiers (robotique)
• Système caméra

Caractéristiques techniques

• Modèle : Reishauer RCL x60
• Empreinte minimale (stockage bande standard) : env. 6 m²
• Diamètre maxi pièce : 260 mm
• Longueur maxi arbre : 400 mm
• Configuration préhenseur : simple ou double
• Masse maxi pièce : 1 x 20 kg ou 2 x 20 kg
• Charge totale stockage bande (max.) : 380 kg
• Poids machine : 2500 kg
• Axes : Axe C (train d'engrenage planétaire, moteur synchrone), Axe Y (guidage linéaire, courroie crantée, train d'engrenage planétaire, moteur synchrone), Axe Z (guidage linéaire, vis à billes, moteur synchrone)
• Lubrification centrale avec réservoir d'huile
• Stockage sur bande intégré ; intégration de stockage externe disponible
• Le système périphérique inclut armoire électrique, capotage, bac à huile, éléments de nivellement
• Interfaces de communication : ProfiNet et Multipol
• Capacité de maintenance à distance
• PLC : Siemens S7-1500
• HMI : Siemens SIMATIC KTP 700 F
• Options : centrifugeuse d'huile, station NOK/SPC (jusqu'à six positions), détection par masque de contour, empilage, intégration de systèmes tiers (robotique), système caméra
• Origine : Fabrication suisse
