Module d'affichage couleur REA128128G

graphiqueà matrice de pointsOLED

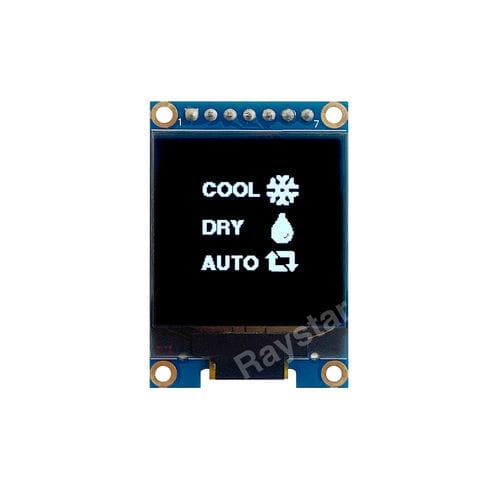

REA128128G est un module OLED de type graphique 128x128 COG à matrice de points. La taille de la zone active est de 1,12" de diagonale avec une dimension de module de 26,4×38,6 mm. Ce module OLED a un circuit intégré SH1107 supportant l'interface SPI 4 fils. Le PCB supplémentaire de cet écran OLED permet aux utilisateurs de gagner du temps dans le développement de leur propre PCB. De plus, il y a un cadre supplémentaire avec quatre trous de vis permettant aux utilisateurs un montage rapide. Cet écran OLED présente un rapport de contraste élevé de 10 000:1. La tension d'alimentation logique varie de 2V à 3,3V, la valeur typique étant de 3V. Le module fonctionne à une température de -40~+80°C ; la température de stockage est de -40~+85°C Structure - COG + PCB Taille (diagonale) - 1,12 - pouce Matrice de points / Résolution - 128 × 128 - points Dimension du module - 26,4 × 38,6 × 5,21 - mm Zone de visualisation - 22,08 × 22,08 - mm Zone active - 20,076 × 20,076 - mm Taille des points/pixels - 0,137 × 0,137 - mm Pas des points / pixels - 0,157 × 0,157 - mm Couleur d'émission - OLED, blanc - Prise en charge des niveaux de gris - Non - Mode d'affichage - Matrice passive - CI - SH1107 - Interface - SPI 4 fils - Alimentation - 3V - Service - 1/128 service - Température de fonctionnement - -40~+80 - °C Température de stockage - -40~+85 - °C Type de polariseur - Polariseur en option - Type - Affichage graphique OLED
