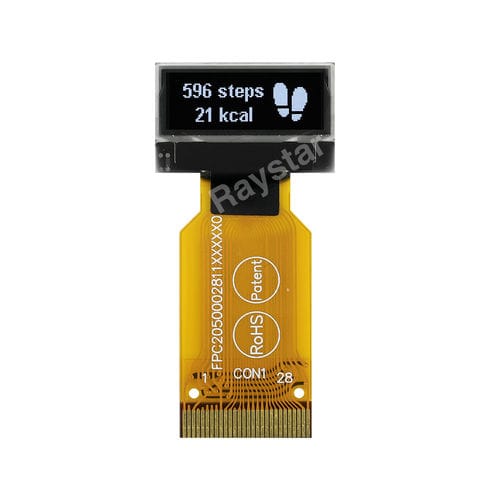

Module d'affichage couleur REX009632B

graphiqueà matrice de pointsOLED

REX009632B est un module OLED de type graphique 96x32 à matrice de points. Sa taille est petite - seulement 0,68" de diagonale avec une dimension de module de 19,8x12,32mm. Ce module OLED 96x32 est doté d'un circuit intégré SSD1305 et offre un taux de contraste élevé de 10 000 : 1. De nombreuses options d'interface sont disponibles, notamment une interface parallèle 6800/8080 à 8 bits, une interface SPI à 4 lignes et une interface série I2C. La tension d'alimentation logique varie de 2,8V à 3,3V, la valeur typique étant de 3V. Cette série offre différents types de FPC tels que le ZIF et le Hotbar FPC. Les couleurs d'émission disponibles sont le blanc et le jaune Structure - COG - Taille (diagonale) - 0,68 - pouce Matrice de points / Résolution - 96 × 32 - points Dimension du module - 19,80 × 12,32 × 1,21 - mm Zone de visualisation - 17,298 × 6,418 - mm Zone active - 16,298 × 5,418 - mm Taille des points / pixels - 0,148 × 0,148 - mm Pas des points / pixels - 0,17 × 0,17 - mm Couleur d'émission : OLED, blanc / jaune Mode d'affichage - Matrice passive - IC - SSD1305 - Interface - 8-bits 6800, 8-bits 8080, 4 lignes SPI, I2C - Alimentation - 3V - Durée de service - 1/32 Duty - Température de fonctionnement - -40~+80 - °C Température de stockage - -40~+85 - °C Options FPC - Oui - Type - Écran graphique OLED
