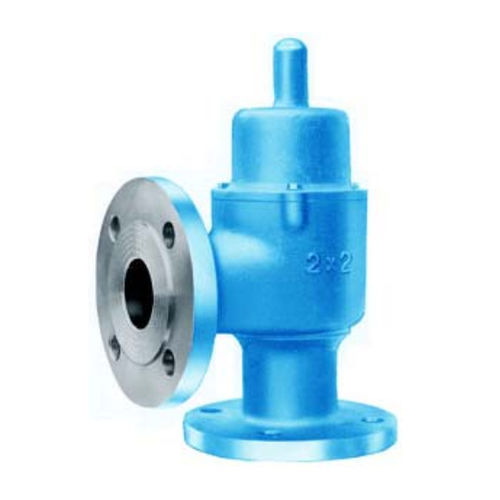

Soupape de surpression à membrane MOD. 121 series

à bride

Ces vannes sont conçues pour protéger les réservoirs contre les surpressions et lorsque les vapeurs doivent être collectées dans une conduite d'échappement. Lorsque la pression du réservoir dépasse le réglage de la soupape, la palette se soulève et permet à la vapeur de s'échapper. L'étanchéité est assurée par des joints toriques en élastomère (NBR, FPM/FKM, FFKM) pour minimiser les fuites. Ces soupapes sont utilisées lorsque les valeurs de réglage dépassent 800 mbar ; la palette est chargée par un ressort. CARACTÉRISTIQUES PRINCIPALES SIÈGE REMPLAÇABLE PALETTE ANTIGEL L'égouttement autour de la palette évite l'accumulation de condensats autour du siège. GUIDES DE PALETTES SITUÉS AU-DESSUS DU SIÈGE Cette disposition assure un guidage sans blocage de la palette qui n'est pas affectée par les fluides contaminants puisqu'un couplage étroit entre la palette et les guides n'est pas nécessaire. RÉGLAGE Tous les réglages possibles, en fonction du poids propre de la palette, entre + 20 mbar et + 400 mbar (sur demande, des réglages plus élevés) MATÉRIAUX CORPS Aluminium moulé WCB, CF8 (304), CF8M (316). SIÈGES ET PALETTES AISI 304, AISI 316 GRILLAGE ET GUIDES acier inoxydable 18/8 DIAPHRAGMES FEP, P.T.F.E., NBR, FPM/FKM, etc.
