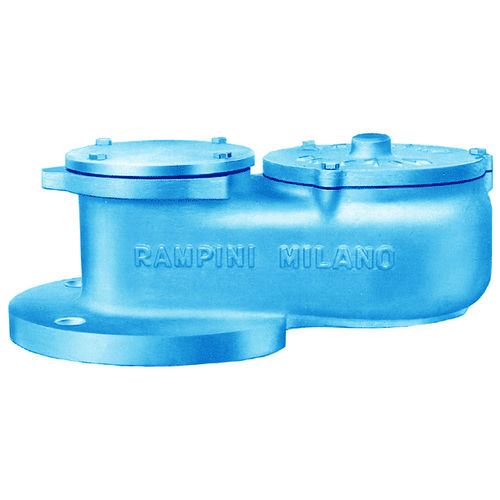

Soupape de décharge à vide 102 series

à membraneà bride

Ces vannes sont conçues pour protéger les réservoirs et les conduites contre les pressions négatives (de vide) excessives. Comme la pression négative dépasse le réglage de la vanne, la palette se soulève permettant la décharge du vide. Caractéristiques principales : -Siège remplaçable. -Palette antigel ; l'égouttement autour de la palette évite l'accumulation de condensat autour du siège. -Guidages de palettes situés au-dessus du siège ; cette disposition assure un guidage sans blocage de la palette non il n'est pas nécessaire d'avoir un couplage étroit entre la palette et les glissières de guidage pour éviter les fluides contaminants. -Le grillage anti-oiseaux évite l'entrée d'éléments étrangers. -Réglage : n'importe quel réglage disponible, chargeant le poids propre de la palette, entre -20 mm H2O et -400 mm H2O. (Sur demande, sets supérieurs) Matériaux standard : -Corps : Aluminium moulé, WCB, CF8 (304) CF8M(316). -Sièges et palettes : AISI 304, AISI 316. -Grille anti-oiseaux et guides : Acier inoxydable 18/8 STainless. -Diaphragmes : FEP, P.T F E., BUNA-N, VITON etc. Brides : ANSI 150, percé selon UNI PN 10 sur demande. Dwg. 102/A Soupapes : Ces vannes sont utilisées lorsque les valeurs de réglage dépassent 800 mm H2O. Dwg. 102/AC Soupapes : Ces vannes sont utilisées sur des réservoirs à couvercle. Un gaz inerte peut être introduit dans le réservoir à travers la vanne lorsque sa pression est inférieure à la pression d'inertage. Dwg. 102/Soupapes TV : Etanchéité par joints toriques élastomères (Buna-N, Viton, Chemraz) pour minimiser les fuites.
