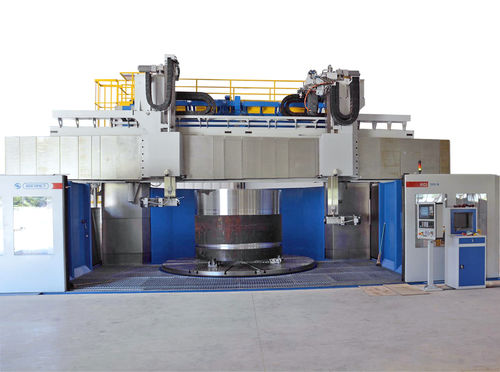

Centre de tournage CNC KCI series
vertical4 axespour usage intensif

centre de tournage CNC
centre de tournage CNC
centre de tournage CNC
centre de tournage CNC
centre de tournage CNC
centre de tournage CNC
centre de tournage CNC
centre de tournage CNC
centre de tournage CNC
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de commande
CNC
Orientation de la broche
vertical
Nombre d'axes
4 axes
Applications
pour usage intensif, de perçage, pour pièce de grande dimension
Autres caractéristiques
fraisage, de découpe, de perçage, d'alésage, haute performance, compact, de perçage, à double colonne
Diamètre

Min: 3 000 mm
(118,11 in)

Max: 8 000 mm
(314,96 in)

Vitesse de rotation

3 000 rpm
(18 849,556 rad.min-1)

Puissance nominale

81 kW, 125 kW
(110,1 hp, 170 hp)

Longueur hors tout

5 200 mm, 7 200 mm, 9 000 mm
(205 in, 283 in, 354 in)

Hauteur totale

7 500 mm, 9 700 mm
(295 in, 382 in)

Description

Les tours verticaux à double colonne à usage intensif de la série KCI sont destinés au tournage et à l'alésage de surfaces cylindriques, coniques et courbes, ainsi que de pièces de forme complexe de grande taille. La tête de rail peut être équipée d'une broche porte-outil, ce qui permet d'effectuer également des opérations de perçage et de fraisage. L'utilisation de la dernière technologie CNC et d'entraînement numérique Siemens SINUMERIK 840D garantit des performances maximales et la compatibilité totale de tous les composants d'entraînement et de commande. Les tours verticaux de la série KCI, ainsi qu'une large gamme d'équipements optionnels, sont personnalisés pour répondre aux besoins individuels du client. Le système de corps de la machine-outil se compose d'une base avec table, de deux colonnes et d'une poutre de connexion, toutes reliées mécaniquement, ce qui forme une structure de cadre rigide et stable. Les principaux éléments de la machine-outil, tels que la base, la table, les colonnes, le rail transversal et la tête de rail, sont en fonte de haute qualité. Cela garantit à la fois une grande stabilité géométrique et un excellent amortissement des vibrations, meilleur que celui des structures fabriquées. CARACTÉRISTIQUES PRINCIPALES -Conception compacte adaptée aux exigences d'usinage les plus strictes -Couple élevé sur la table permettant des paramètres de coupe élevés -Usinage complexe de pièces avec une ou deux têtes de rail -Tête(s) de rail pour le tournage, en option pour les opérations de fraisage et de perçage -Entraînements d'avance des axes X et Z réalisés par des transmissions précises à vis à billes -Magasins d'outils/de têtes d'outils -Mesure directe de la position des axes CNC au moyen d'échelles linéaires haute résolution Heidenhein -Double entraînement principal et entraînement de l'axe C -Glissières hydrostatiques pour la tête de rail et le déplacement du vérin - en option -Disponible avec entraînement de la table (axe Y) -ISO/BT, CAPTO, KM ou tout autre système d'outillage

---

VIDÉO

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Rafamet
